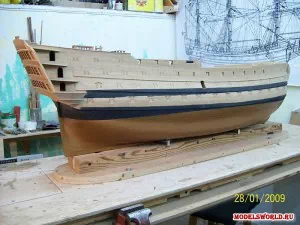

Изначально предполагалось, что модель английского 100-пушечного корабля будет традиционной стендовой моделью. Фото 1.
|
| Фото 1 |
Но так как я время от времени рассказываю разным заказчикам о возможностях по изменению эмоционального восприятия моделей, этот проект получил нестандартное продолжение (в работе над моделью был небольшой перерыв, она зависла, как только я освободился для нее, мы обсудили с заказчиком ее завершение). Заказчик предложил дополнить модель макетом «водной поверхности» и объединить эти два компонента темой «Корабль в бою». Мы посидели и определились по принципиальным моментам окончательного внешнего вида композиции. Композиция будет изображать корабль в ходе морского боя. На модели будут боевые повреждения (пробитые поставленные паруса – марсели, кливер, бизань; сбитые стеньги – бизань-стеньга и грота-брам-стеньга, бизань-стеньга ляжет на правый борт модели, фиксируя момент ее падения; грота-брам-стеньга ляжет на палубу и за борт), нижние паруса, стаксели и блид будут собраны. На заднее стекло витрины будет наклеена самоклеющаяся пленка с распечатанной на ней картиной морского боя. В верхнюю плоскость витрины будет вмонтирована светодиодная подсветка. И конечно модель будет стоять в макете «водной поверхности». Описанию опыта создания этого последнего элемента тематической композиции и будет посвящен этот обзор.
После того, как окончательный вариант внешнего вида был утвержден, я приступил к изготовлению «водной поверхности». До этого случая мне не приходилось иметь дело ни с тематическими композициями вообще, ни с имитациями водной поверхности, в частности. Пока ехал домой после встречи с заказчиком в общих чертах набросал принципиальную схему выполнения работ. От просмотра и поиска материалов в интернете по данной теме не то чтобы отказался, просто не делал этого.
Мне нужно было основание, в котором бы, с одной стороны, была зафиксирована сама модель (была спрятана днищевая часть модели). С другой стороны, на котором была бы зафиксирована сама «водная поверхность».

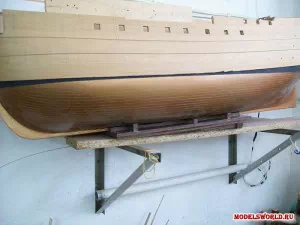

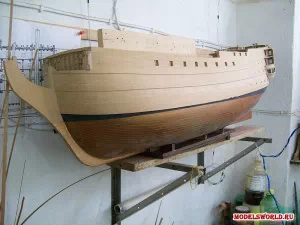

Я начал с подставки, на которой должна была крепиться сама модель. Т.к. модель должна изображать плывущий корабль, то подставка должна была фиксировать модель с креном на нос и правый борт. На плоскость (фанера 8 мм) закрепил кильблоки, затем закрепил на плоскости саму модель саморезами. Потом подложил под кормовую часть подставки брусок 11х11 мм. И под левый борт подставки брусок 4х4 мм. Заполнил пустоты сосновыми брусками, срезал выступающие за границы плоскости части. Получил подставку, обеспечивающую крен модели на нос и правый борт. Фото 2-3.
|
|
| Фото 2 | Фото 3 |
На выставленной в таком положении модели, я получил отметки ее заглубления в воду на волне. Я запроектировал, что модель будет уходить в max волны в районе княвдигеда, вторая волна будет иметь свой max в районе кормы, немного не доходя пера руля. Я хотел сделать «водную поверхность» не с «рябью» на плоскости воды, а проимитировать океанскую зыбь, когда идет волна с шагом, практически не создавая мелкого волнения между волнами и на самой волне. Сама модель должна была резать волны под углом к линии гребня волны.

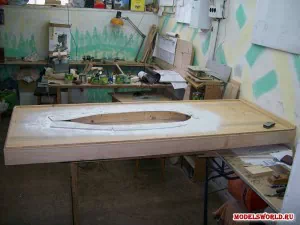

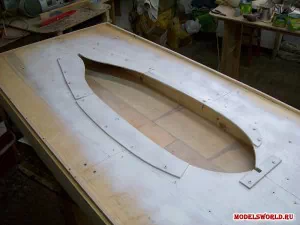

Когда я получил все предварительные размеры, я свел их в чертеж и передал его столярам, которые должны были заниматься изготовлением витрины. Через неделю каркас для «водной поверхности» прибыл в мастерскую. Он представлял собой сэндвич из фанерных листов (8 мм) и сосновых брусков, собранный на саморезы и клей. В верхней плоскости была прорезана фигурная ниша для модели. Фото 4.
|
| Фото 4 |

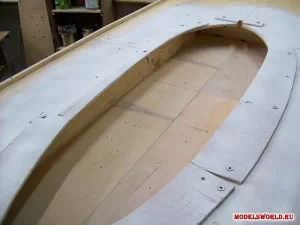

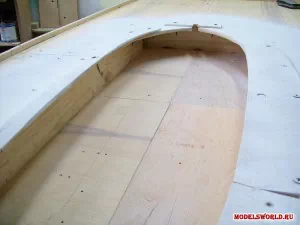

Я подогнал окончательно эту нишу под днищевую часть модели. Фото 5-8.
|
|
| Фото 5 | Фото 6 |
|
|
| Фото 7 | Фото 8 |
Наметил положение и наживил подставку для модели внутри каркаса.

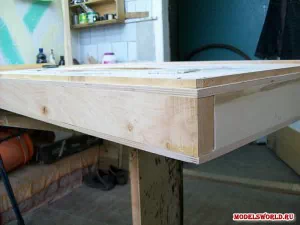

Можно было приступать к изготовлению самой «воды». По периметру каркаса был укреплен фанерный бортик высотой 10 мм. Фото 9.
|
| Фото 9 |

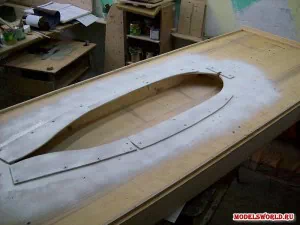

Он задавал толщину базового слоя поверхности. Я выполнил гидроизоляцию поверхности верхней плоскости каркаса полиэтиленом и скотчем. А потом замесил обыкновенную строительную финишную гипсовую штукатурку и залил первый слой поверхности. Слой штукатурки не доходил 8-10 мм до края профильной ниши для модели. Плоскость выравнивал стальной полосой по бортику, как по маякам. Оставил на сутки для высыхания. Фото 10-11.
|
|
| Фото 10 | Фото 11 |
После высыхания первого слоя, разметил направление и шаг волн. Закрепил на саморезах полоски фанеры высотой в 14 мм (это высота волны). После этого заполнил выступы слоем все той же штукатурки. Получилась волнистая поверхность, с max и min. Еще сутки дал на высыхание. Фото 12-14.
|
|
| Фото 12 | Фото 13 |
|
|
| Фото 14 | |
После этого малярным скотчем заклеил днищевую часть модели (заодно проверил стойкость покрытия, которое имитирует медную обшивку. По этой теме я делал обзор на этом ресурсе). Закрепил модель на подставке, подставку закрепил внутри каркаса. Заполнил штукатуркой те просветы, которые остались после первых этапов. Шпаклевка немного подсохла и я извлек модель. Снял малярный скотч. С медью было все в порядке – ничего не отклеилось и не отошло. Дал сутки на затвердение штукатурки.

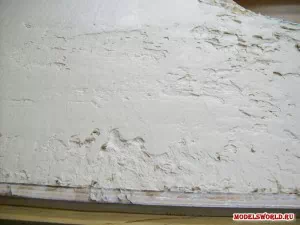

После этого занялся доводкой волн и имитацией бурунов и струй от корпуса модели. На max волн накладывал немного штукатурки и выравнивал шпателем по направлению ветра. Получил верхушки волн, «сдуваемые» и «сминаемые» ветром. Фото 12. Потом вылепил бурун под княвдигедом и расходящиеся от модели струи.. Дал высохнуть. На этом работы со штукатуркой были завершены. На все про все понадобилось около 25 кг сухой смеси.
После высыхания штукатурки приступил к окраске. Для этого использовал три оттенка (строительные акриловые красители) – аквамариновый, синий, белый. Первый слой – развел аквамариновый и белый, получился очень светлый. Выкрасил всю поверхность. Как оказалось (как ни как первый раз рисовал море), правильно поступил. Это, с моей точки зрения, важно – вначале светлый, а потом темный. Наоборот не получается того эффекта, который с моей точки зрения правильно передает ощущение воды. Наносил кистью. Это тоже, с моей точки зрения, важно. Вспоминал видеосюжеты и свои впечатления от наблюдения морской поверхности, как движется волна, особенно при взгляде из-под воды это видно. Там видны «струи» воды, они вытянуты как нити. И между волнами вода растягивается струями. Поэтому кисть вот этот эффект «струй» обеспечивает.

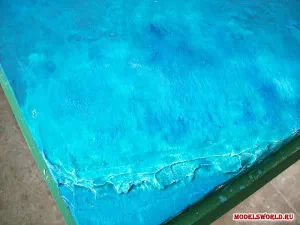

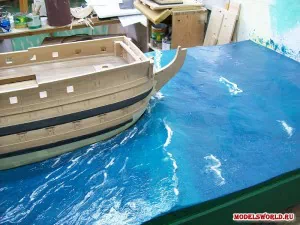

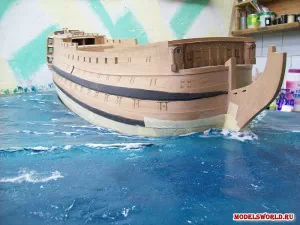

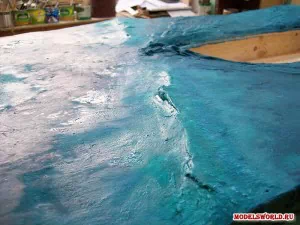

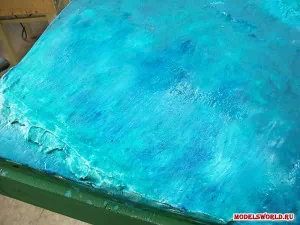

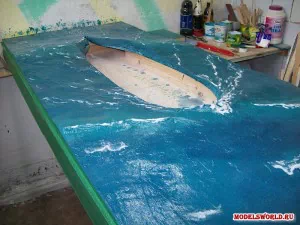

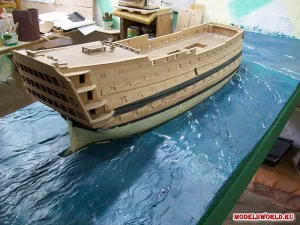

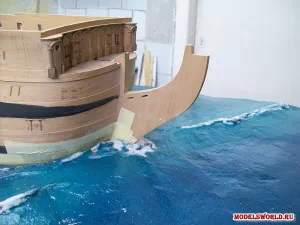

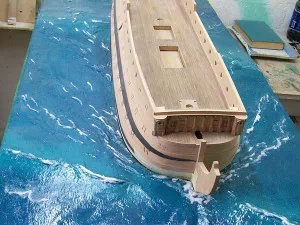

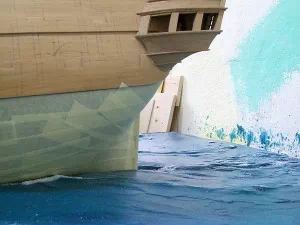

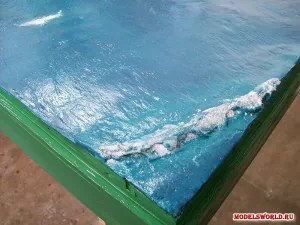

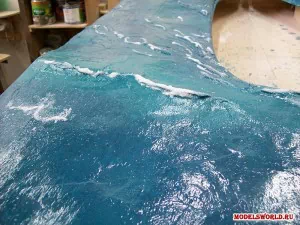

Высох краситель. Дальше развел аквамариновый и синий с небольшим добавлением белого. Покрасил промежутки между волнами. Получились светлые, «пронизанные солнцем» верхушки волн и темные промежутки между волнами. Высох краситель. Потом уже выравнивал цвет на разных участках, сообразуясь со своими представлениями о том, как должна выглядеть вода. Все окончательно высохло. Прошел всю поверхность лаком из аэрозоля. Фото 15-30.
|
|
| Фото 15 | Фото 16 |
|
|
| Фото 17 | Фото 18 |
|
|
| Фото 19 | Фото 20 |
|
|
| Фото 21 | Фото 22 |
|
|
| Фото 23 | Фото 24 |
|
|
| Фото 25 | Фото 26 |
|
|
| Фото 27 | Фото 28 |
|
|
| Фото 29 | Фото 30 |

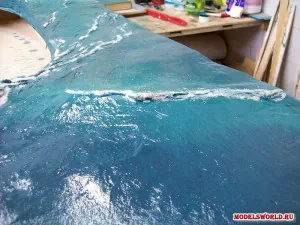

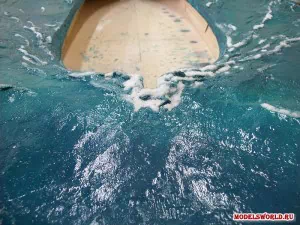

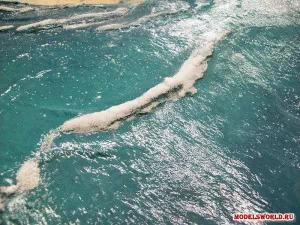

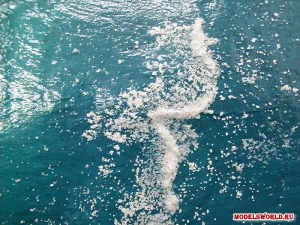

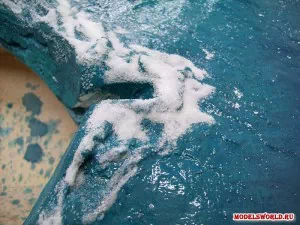

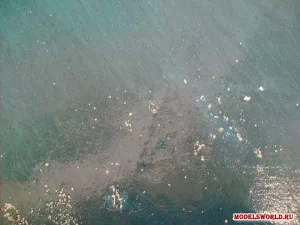

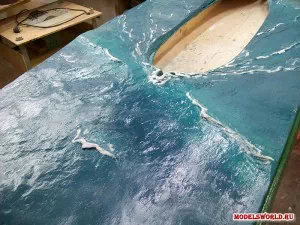

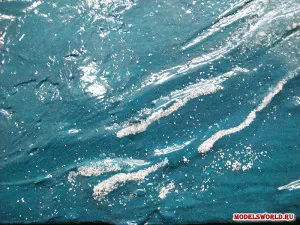

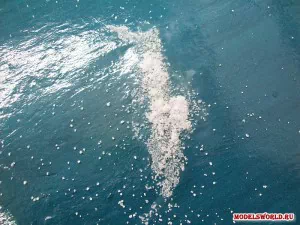

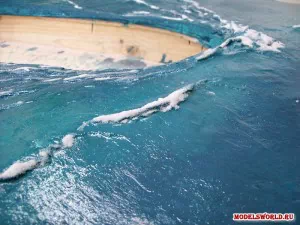

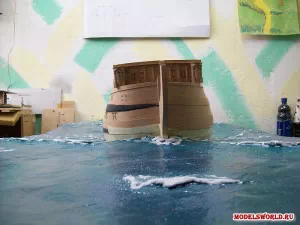

Приступил к имитации «пены морской». Незадолго до работы над макетом, я посетил выставку картин из камня. Запомнились впечатления от картин на морскую тему и зимний пейзаж. Пена и снег были волшебными. Поэтому решил попробовать проимитировать что-то похожее. Взял самый распространенный минерал, который встречается в магазинах – поваренную соль, экстра. Промазывал верхушки волн, вершины струй, отдельные точки между волнами клеем ПВА, потом засыпал эти участки солью. Давал высыхать. Кистью убирал остатки. Потом при помощи малой кисти, смоченной в воде, корректировал форму и интенсивность «пены». Дополнительно проявился эффект соли. При растворении в воде и последующей кристаллизации она становилась более рыхлой и давала мелкие разводы. Это, с моей точки зрения, довольно удачно имитировало реальную пену и пузырьки воздуха на поверхности воды. После окончательного высыхания соли и водных разводов прошелся еще раз по всей поверхности лаком из аэрозоля. Фото 31-37.
|
|
| Фото 31 | Фото 32 |
|
|
| Фото 33 | Фото 34 |
|
|
| Фото 35 | Фото 36 |
|
|
| Фото 37 | |
На этом работы по созданию «водной поверхности» были закончены. Впереди завершение самой модели и обкладки витрины.
Автор - Виталий Анахин (navymast)
Город - Харьков.
Эксклюзивно для сайта ModelsWorld
Перепечатка и публикация на других ресурсах
возможна с разрешения администрации сайта
и обязательной ссылкой на ресурс.
Контакт webmaster@modelsworld.ru
