Очень часто моделисты, будь то сборщик деревянных кораблей или пластиковых моделей, сталкиваются в своей работе с такими моментами, где можно, конечно, обойтись и ручным инструментом, но проще, а главное точнее, справится электроинструмент. В данном случае речь идет о сверлении, шлифовании, полировании, фрезеровании и прочих операциях, где важен крутящий момент.

Для таких целей очень и очень многие фирмы выпускают бормашинки. Мы хотим вам рассказать о бормашинках немецкой компании Proxxon. Эта фирма зарекомендовала себя, как надежный производитель электрического инструмента с очень широким спектром товаров. Они делают все - и станки, и дополнения, и расходные материалы. Качество инструментов на высшем уровне, что позволяет моделисту производить сложные манипуляции, не прилагая для этого значительных усилий.

Мы покажем вам бормашинки двух серий – это высокоточные бормашины FBS и бормашины Micromot.

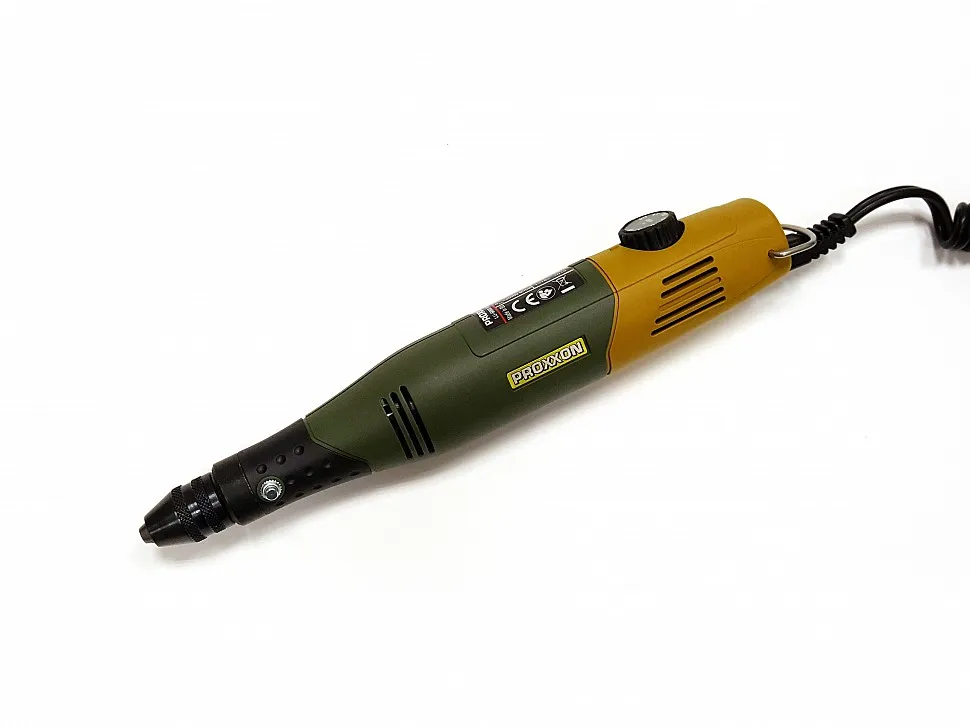

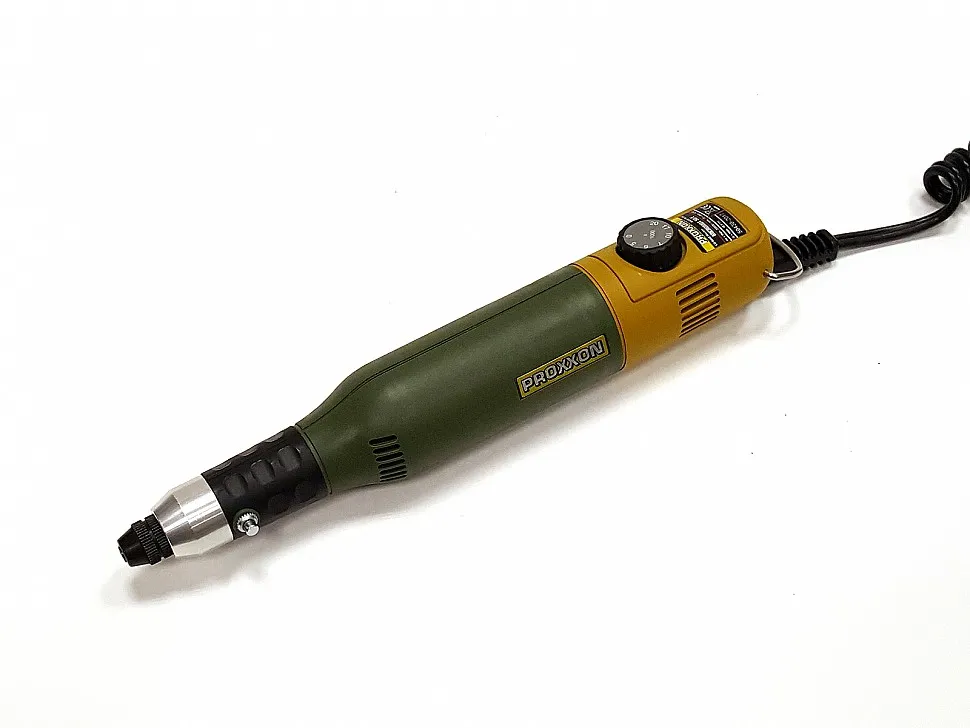

Начнем с машинки Micromot 50/EF


Это компактный очень удобный в использовании инструмент. Имеет сбалансированный двигатель постоянного тока. У этой бормашины электронная бесступенчатая регулировка скорости с обратной связью (на низких оборотах крутящий момент повышается). Скорость меняет при помощи колесика.

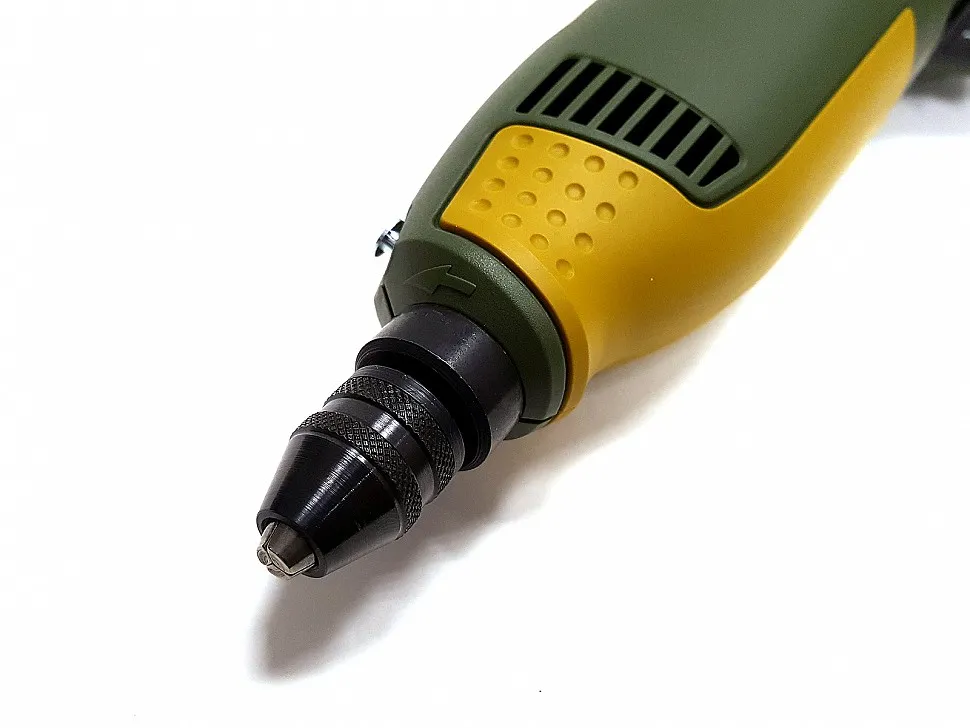

Модель оснащена бесключевым трехкулачковым патроном, который особенно удобен при использовании сверел различной толщины. Используя такой патрон, у вас отпадает необходимость менять зажим, т.к. лепестки патрона могут раскрываться под любой диаметр хвостовика от 0.3 мм до 3.2 мм.

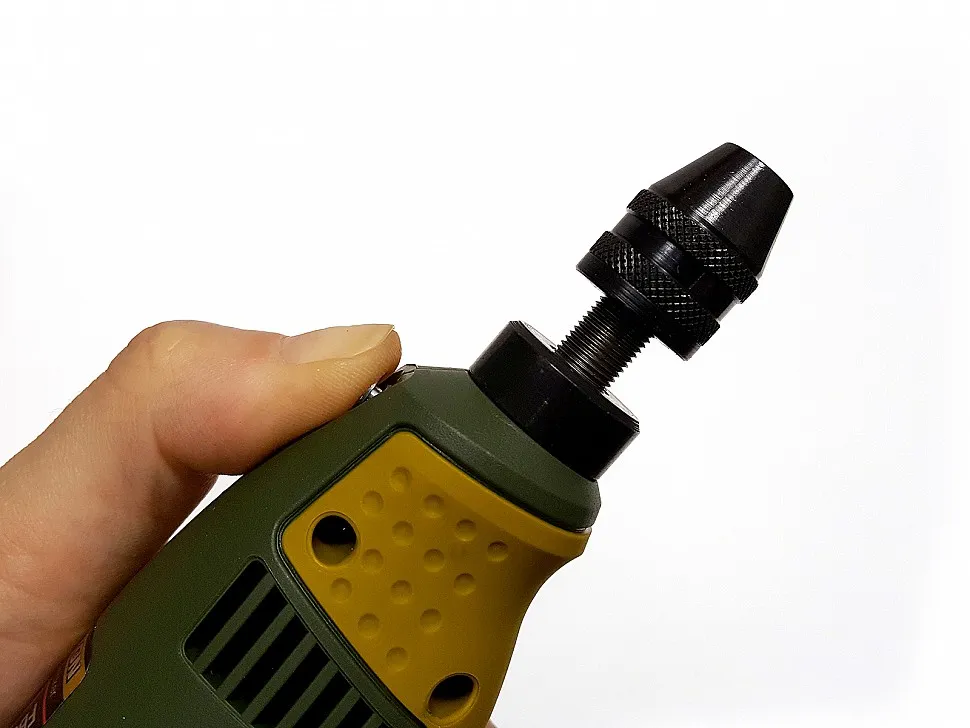

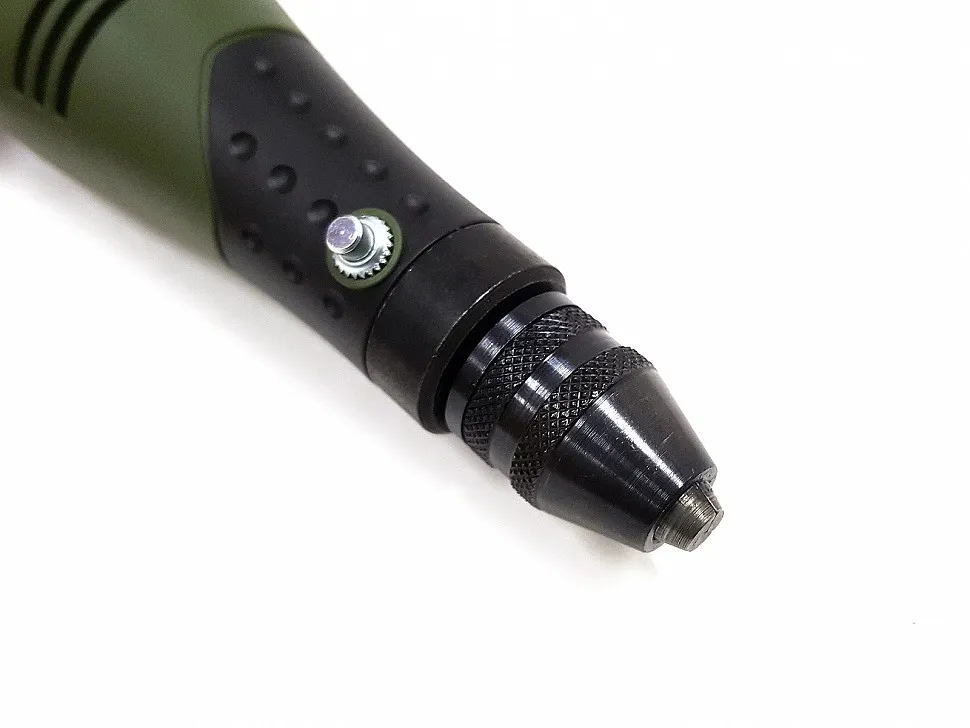

Для фиксации патрона на валу на корпусе инструмента есть кнопка, нажав которую вы можете открутить патрон, поставить необходимую насадку и потом зажать ее в патроне. Использование такой кнопки очень удобно, сказывается на быстроте работы, т.к. вам не надо использовать дополнительный ключ.

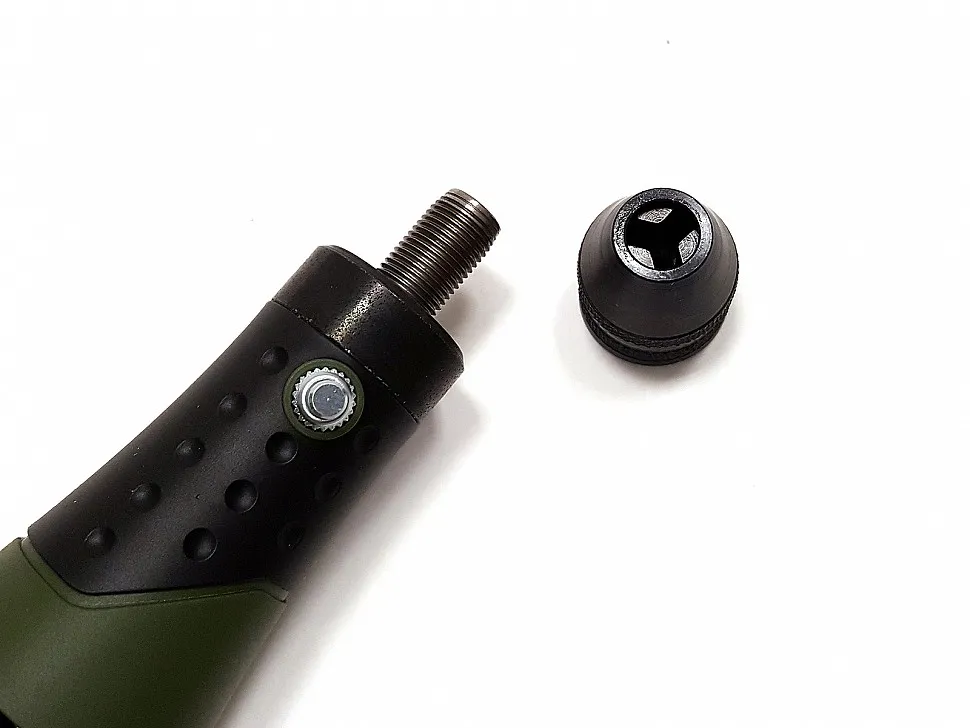

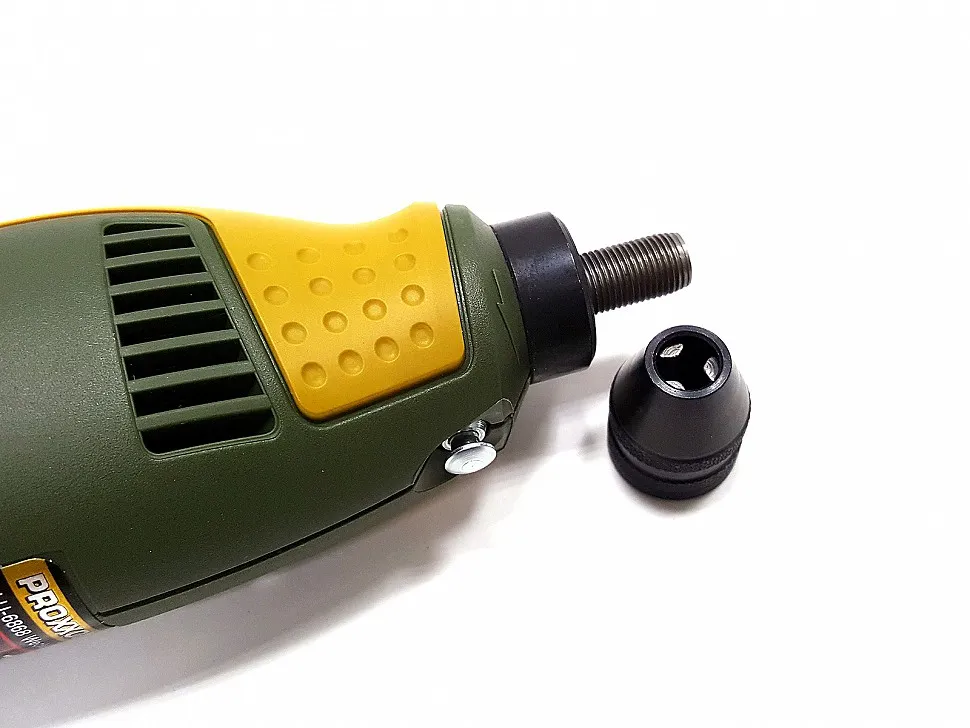

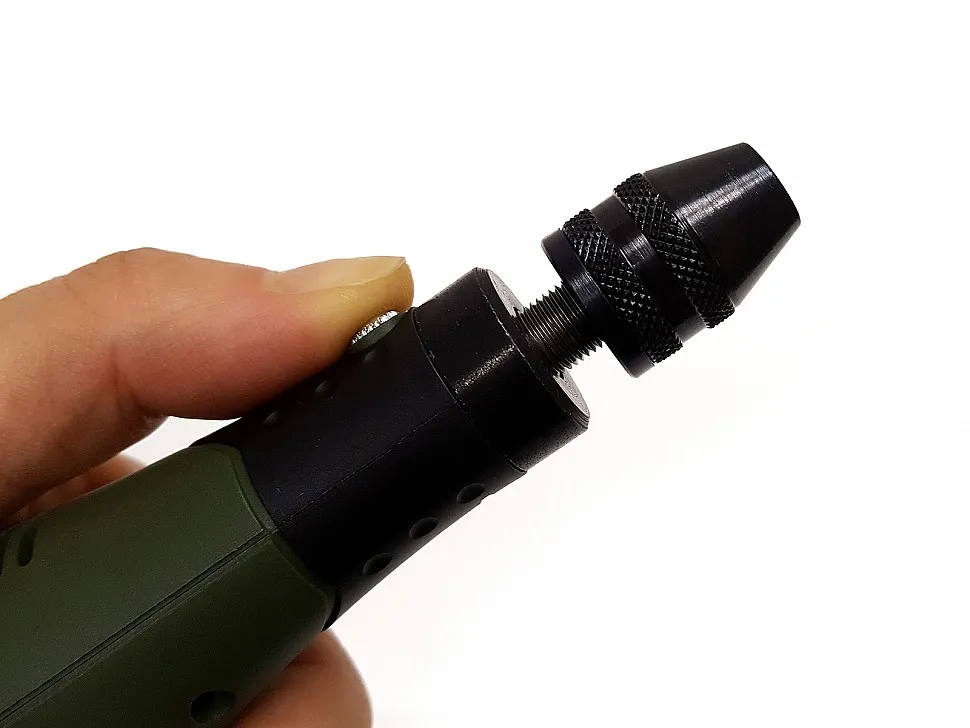

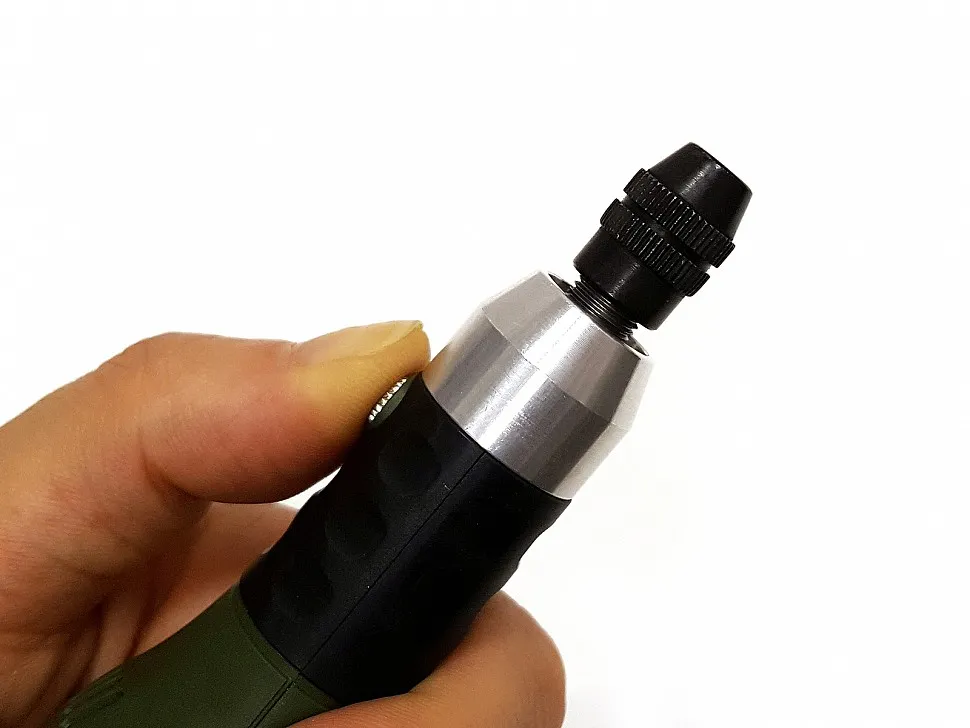

Так выглядит полностью скрученный патрон и вал бормашинки.

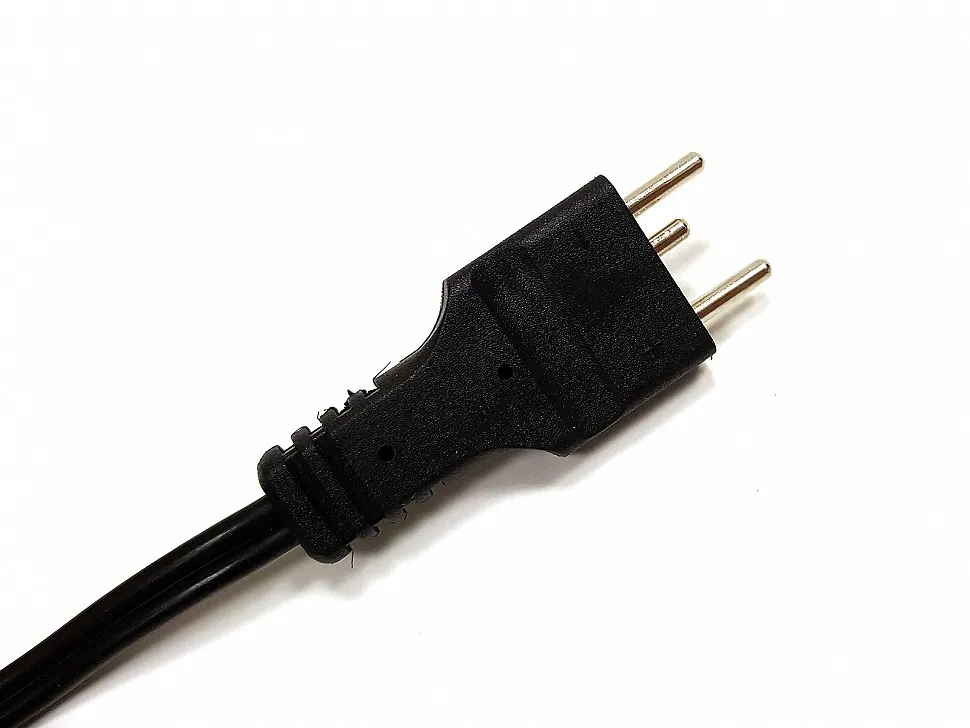

Очень важный момент для тех, кто присматривается именно к этой модели бормашинки от Proxxon, производитель здесь сделал с одной стороны умный, а с другой очень хитрый ход. А именно, бормашинки серии Micromot 50 имеют нестандартную вилку для подключения к сети.

Если вы видите такую вилку, вы должны сразу понимать, что вам просто необходимо будет докупать, либо блок питания, либо сетевой адаптер. Сделано это с разными целями – для некоторой защиты (на вилке видны знаки «+» и «-«, т.е подключиться к сети вы сможете, только соблюдая полярность); вторая причина, используя сетевые адаптеры, вы можете регулировать мощность бормашинки не только на корпусе инструмента, но и через сам трансформатор, а также вы можете и понизить заявленную скорость вращения; и третья причина, наверное, для покупателей самая очевидная, чтобы вы покупали для работы только адаптеры Proxxon, а не других производителей.

Proxxon предлагает три продукта, которые подходят для работы инструментов, имеющих нестандартные вилки.

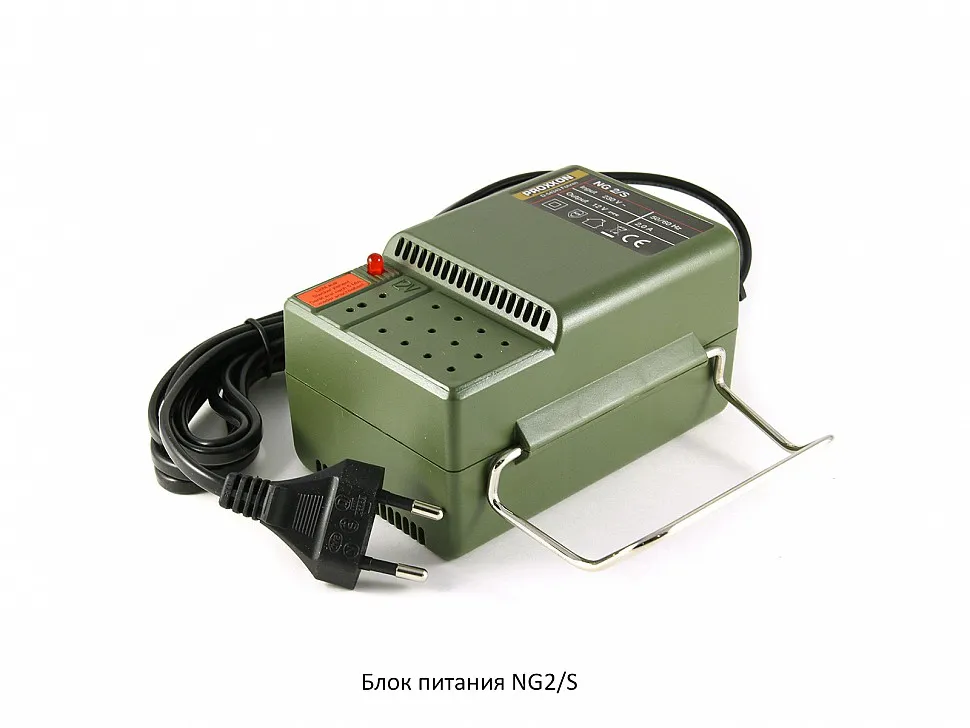

Это блок питания NG 2/S, он обеспечивает безопасную работу инструмента Proxxon, рассчитанных на питание 12 В постоянного тока. Сверху на корпусе есть индикатор, указывающий на готовность к работе. При перегрузке блок питания отключается автоматически, если такое произошло, вам надо будет выключить его из сети, подождать 3-5 минут, после этого его можно снова включать и использовать по назначению.

NG 2/S имеет удобную скобу держатель непосредственно под саму бормашинку и отверстия для размещения расходного материала, это маленькие, но приятные и удобные бонусы в работе.

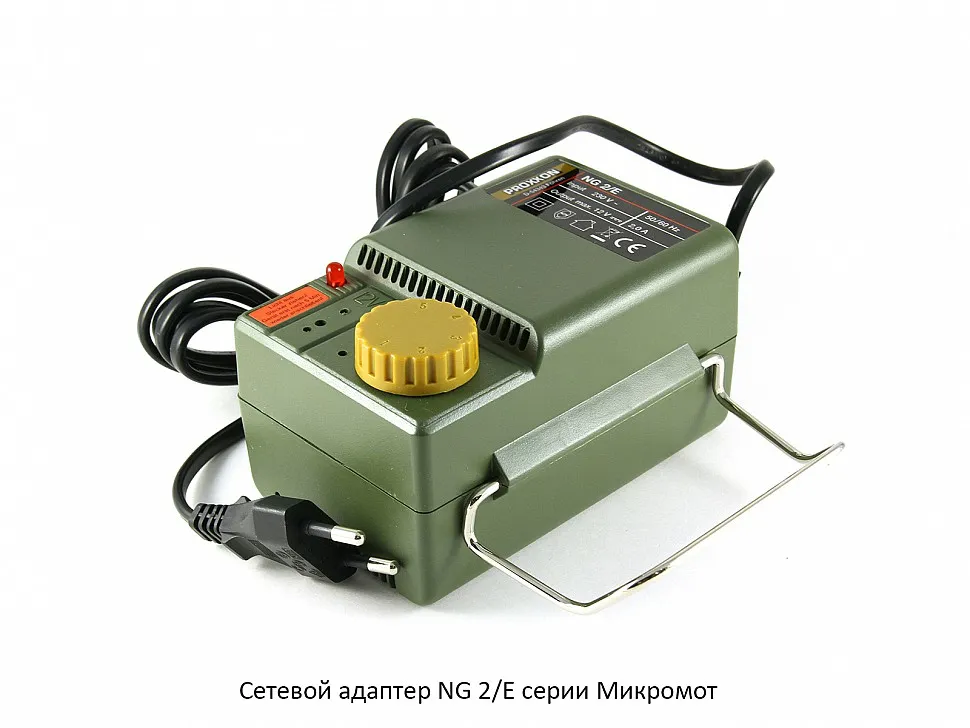

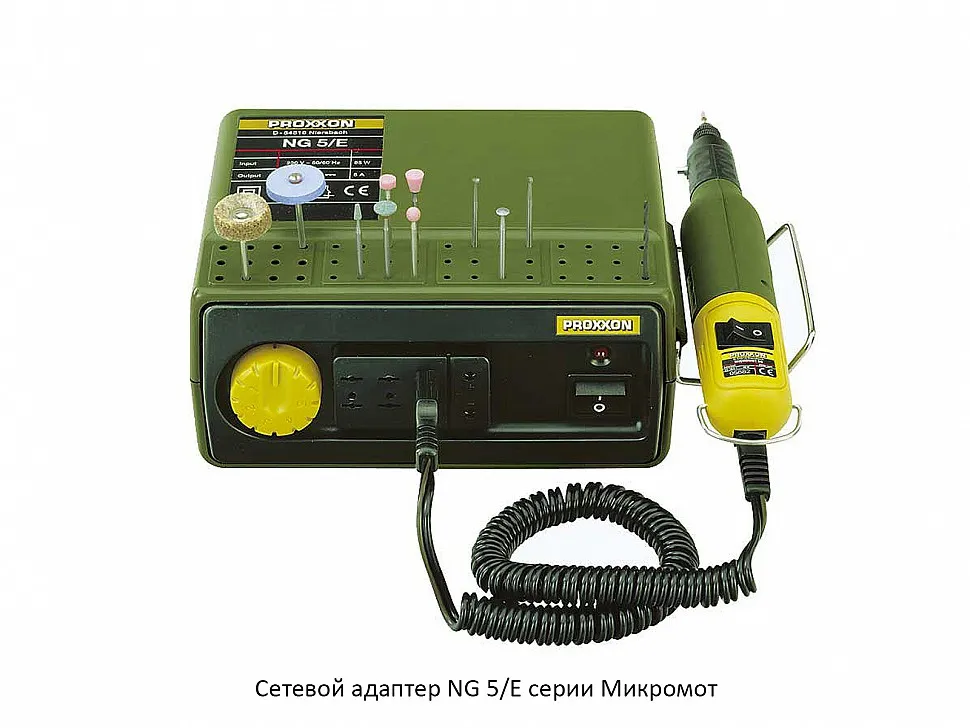

Также фирма Proxxon выпускает два сетевых адаптера с тиристорной электронной регулировкой (с обратной связью) для оптимального значения скорости рабочего инструмента и большого момента на малых скоростях – это сетевой адаптер NG 2/Е и NG 5/Е серии Микромот. В остальном оба адаптера также как и блок питания NG 2/S, имеют индикатор, скобу для бормашины, отверстия для расходников. Точно также они отключаются при перегрузке. Основное самое главное их отличие друг от друга – это то, что NG 2/Е рассчитан на работу одного инструмента и ток 2А, а к NG 5/Е можно одновременно подключить 4 прибора (он имеет 3 гнезда для машин Микромот и 1 гнездо для подключения стандартного разъема «колокольчики»), соответственно для работы NG 5/Е необходим больший ток, здесь он 5А. Ну, и логично вытекает то, что габариты NG 5/Е больше чем у адаптера NG 2/Е.

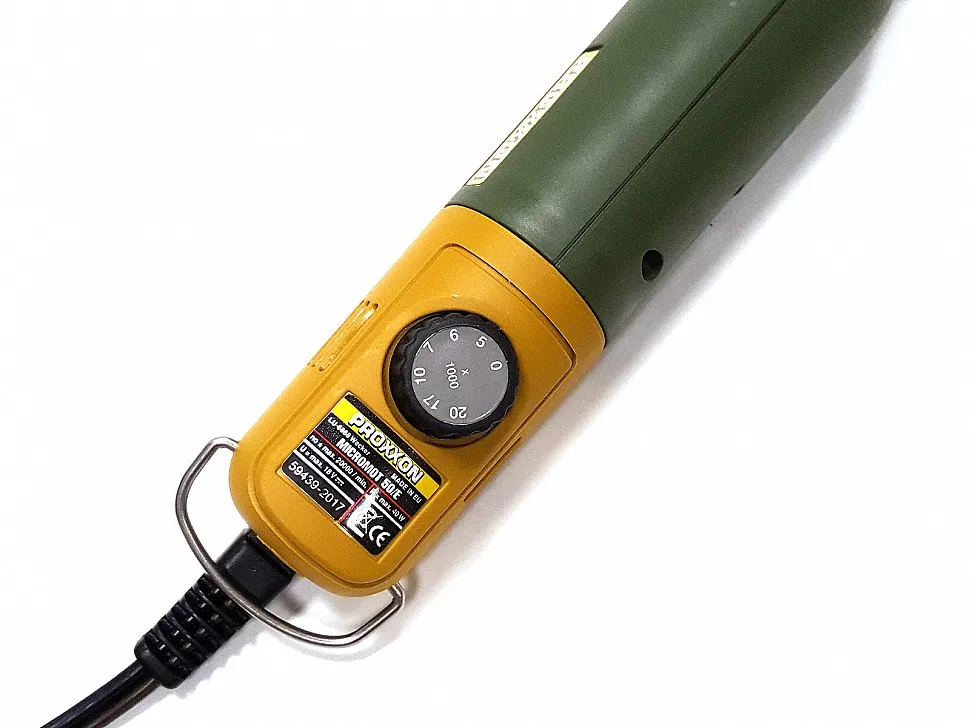

Далее мы хотим вам показать бормашинку Micromot 50/E. По большому счету – это точно такая же машинка, как Micromot 50/EF.

Здесь такой же сбалансированный двигатель постоянного тока. У этой бормашины такая же электронная бесступенчатая регулировка скорости с обратной связью (на низких оборотах крутящий момент повышается), скорость также регулируется колесиком.

Отличие 50/E от 50/EF в том, что в 50/EF для крепления насадок используется трехкулачковый патрон, а в 50/E цанги. И здесь, как нам кажется, выбор не прост, т.к. использование трехкулачкового патрона очень удобно, не надо постоянно менять зажимы, но! При использовании цанг обеспечивается бОльшая точность работы, хвостовик насадки гораздо прочнее и надежнее удерживается цангой, чем патроном.

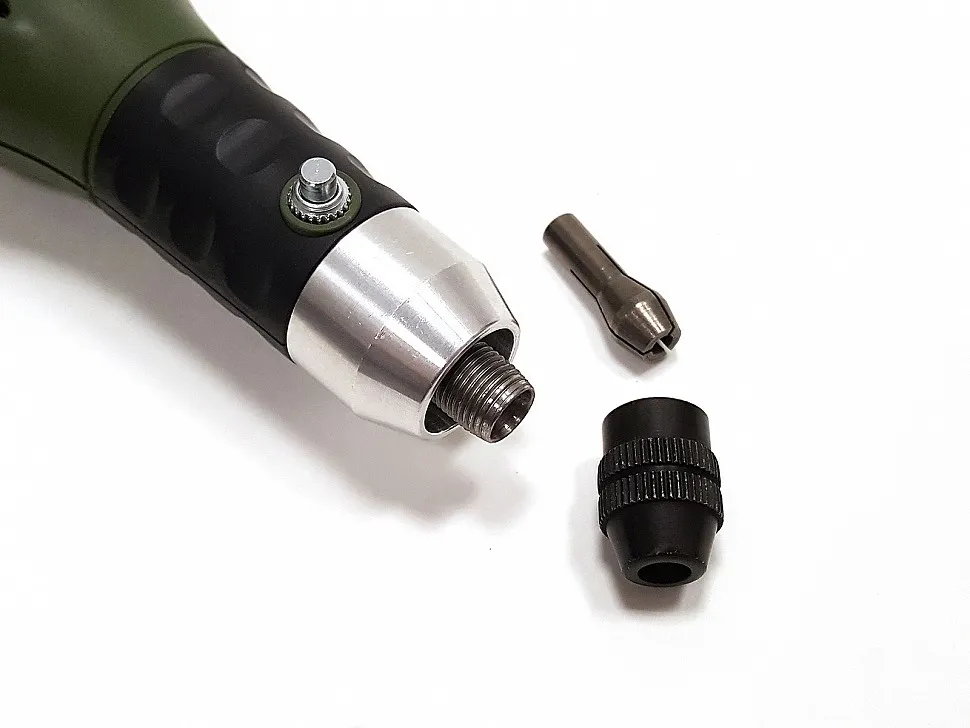

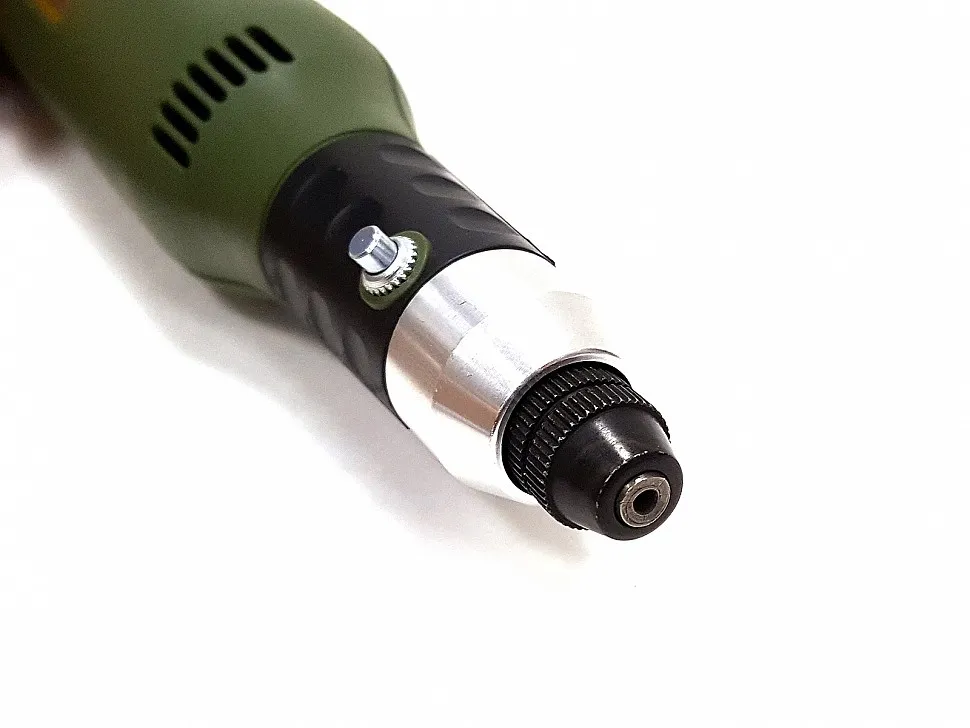

Что касается смены цанг, тут все, то же самое, что в предыдущей модели бормашины, на корпусе есть специальная кнопка для фиксации. Нажимаете ее, скручиваете насадку, меняете цангу, и обратно все накручиваете.

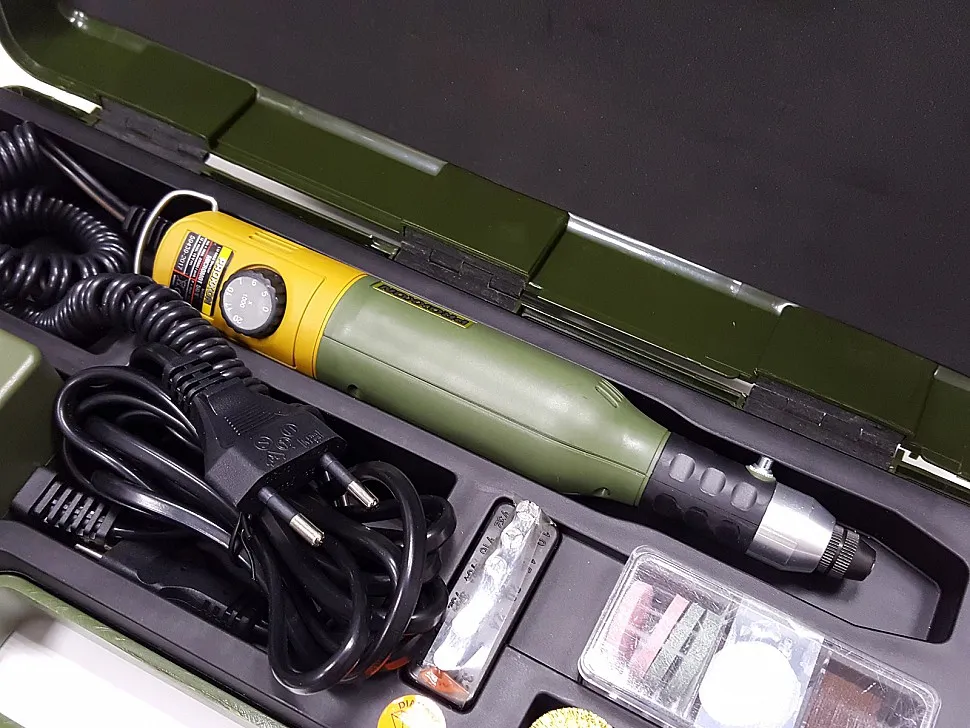

На момент написания статьи бормашинка Микромот 50/E была у нас в наборе, и мы подумали, что показать его содержимое будет тоже очень интересно, т.к. компания Proxxon вообще очень любит выпускать на рынок такие чемоданчики со своим инструментом.

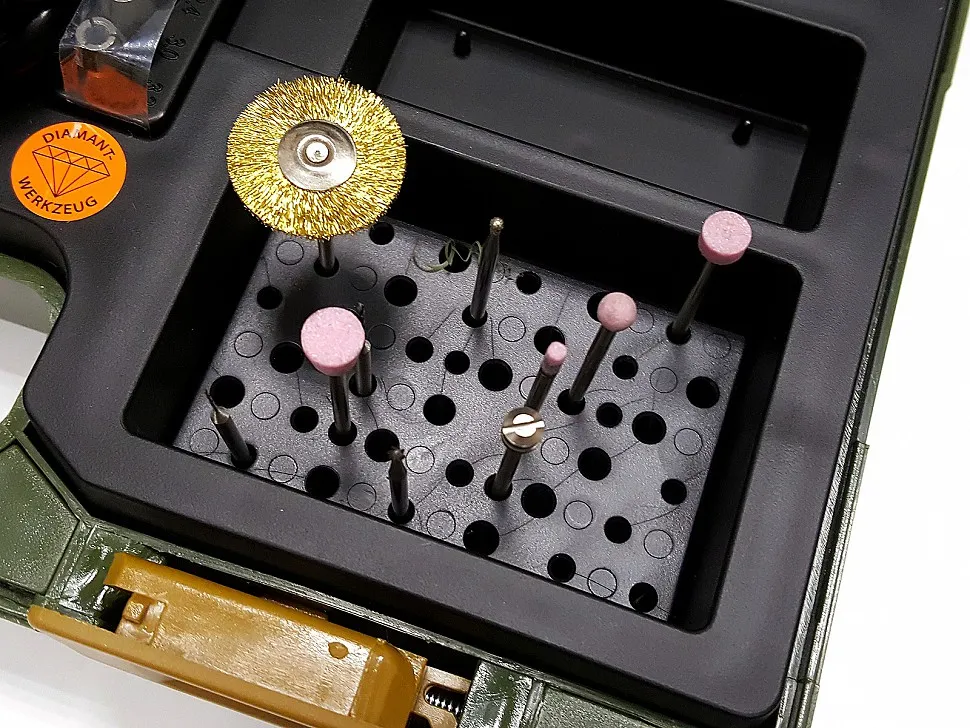

В комплекте идут удобная подставка с насадками. Тут мы видим – сверла диаметром 0,5 и 1,0 мм, алмазный бор, 4 карборундовых бора разной формы, латунная щетка, 1 фреза и 1 дискодержатель.

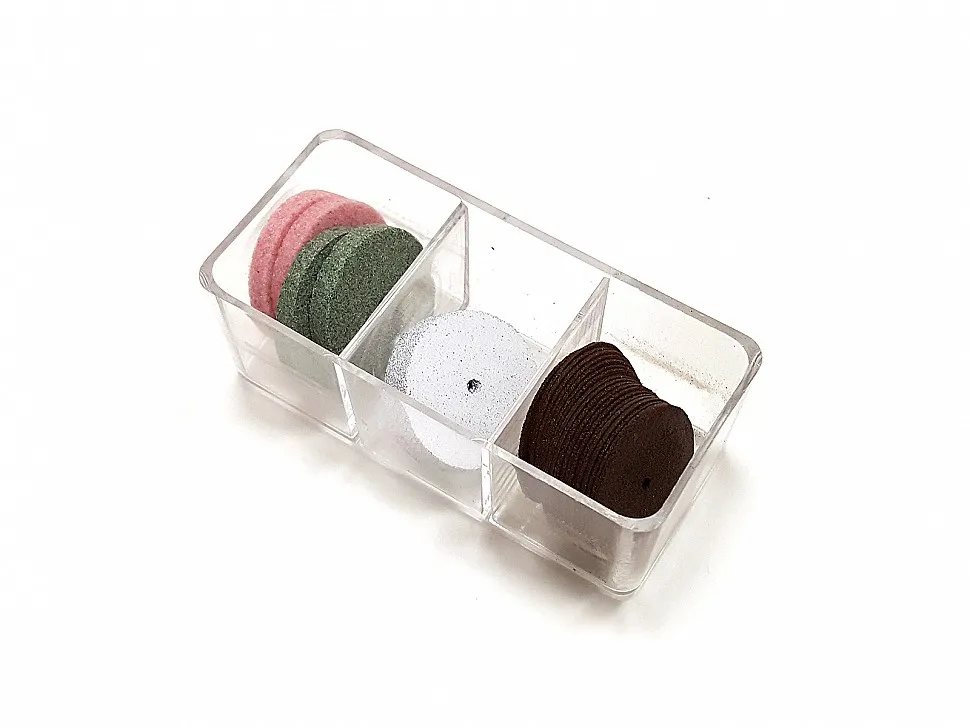

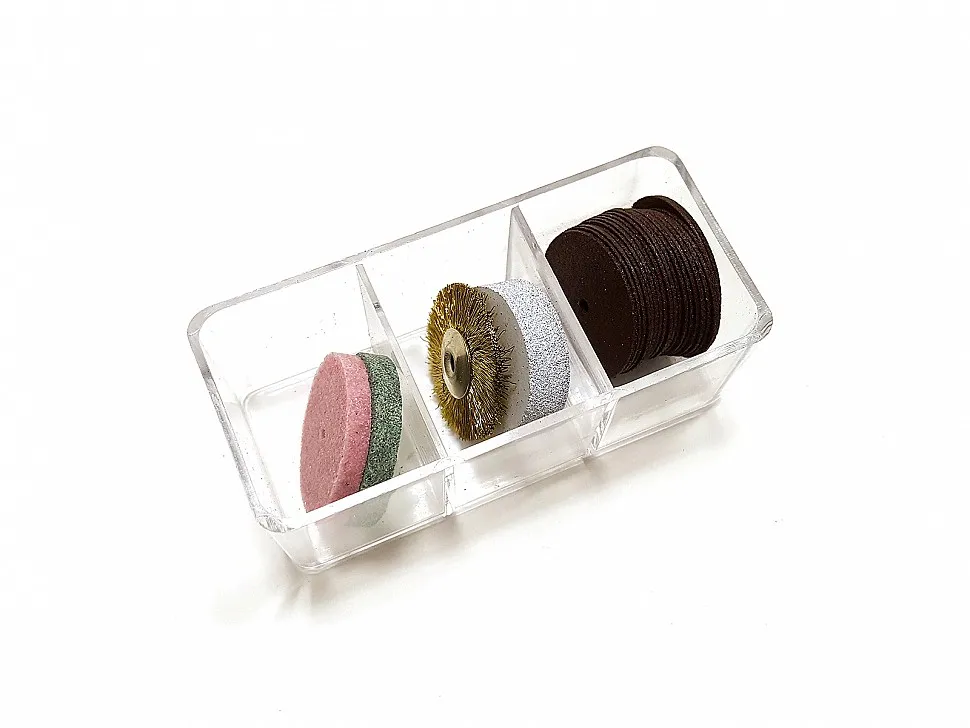

Далее тут же лежит небольшая коробочка со шлифовальными и отрезными дисками.

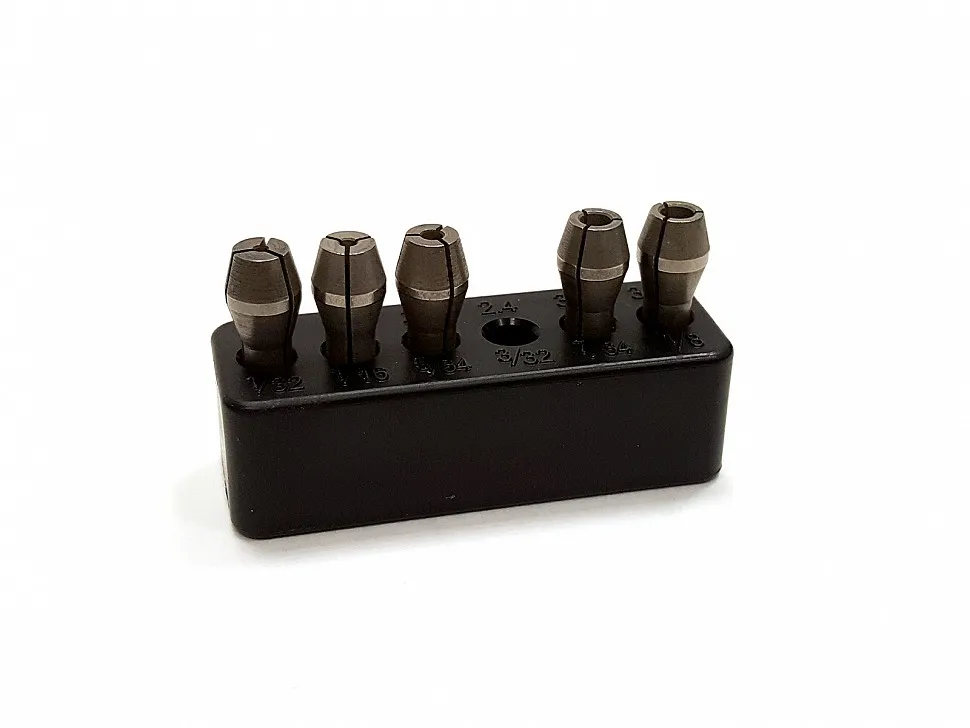

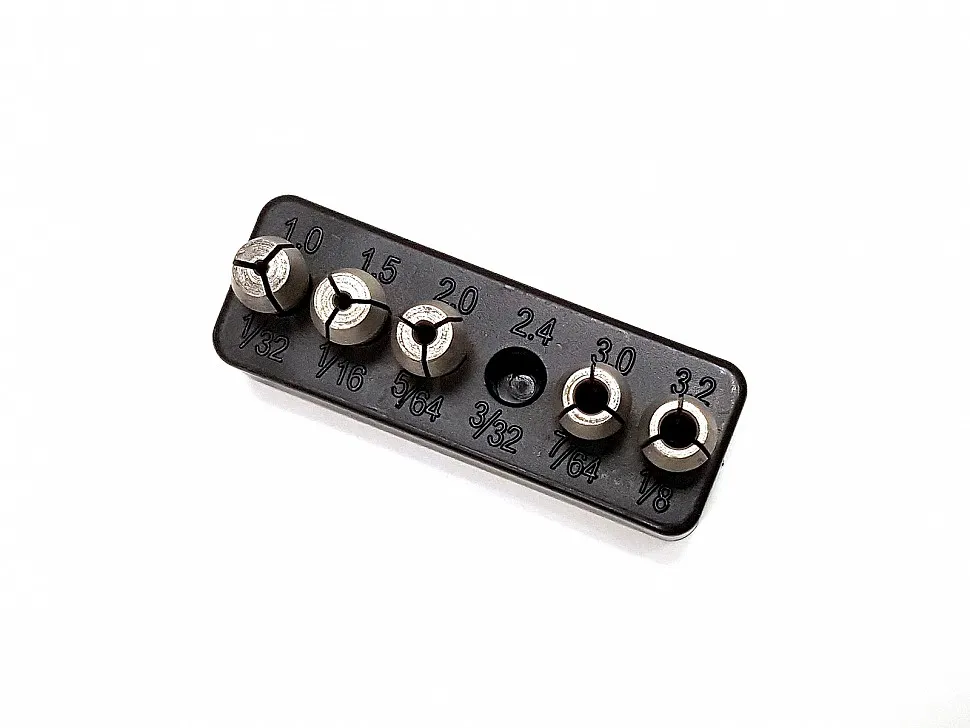

В набор включено 6 стальных 3-хлепестковых цанг диаметром 1,0-1,5-2,0-2,4-3,0-3,2 мм. 3-хлепестковые цанги обеспечивают лучшее распределение нагрузки и, как результат, лучший захват хвостовика. По качеству 3-хлепестковые цанги в разы лучше 4-хлепестковых. Кстати бормашину 50/EF также можно использовать с цанговыми зажимами Микромот, разработчики рекомендуют это особенно при длительных боковых нагрузках (например, фрезерование).

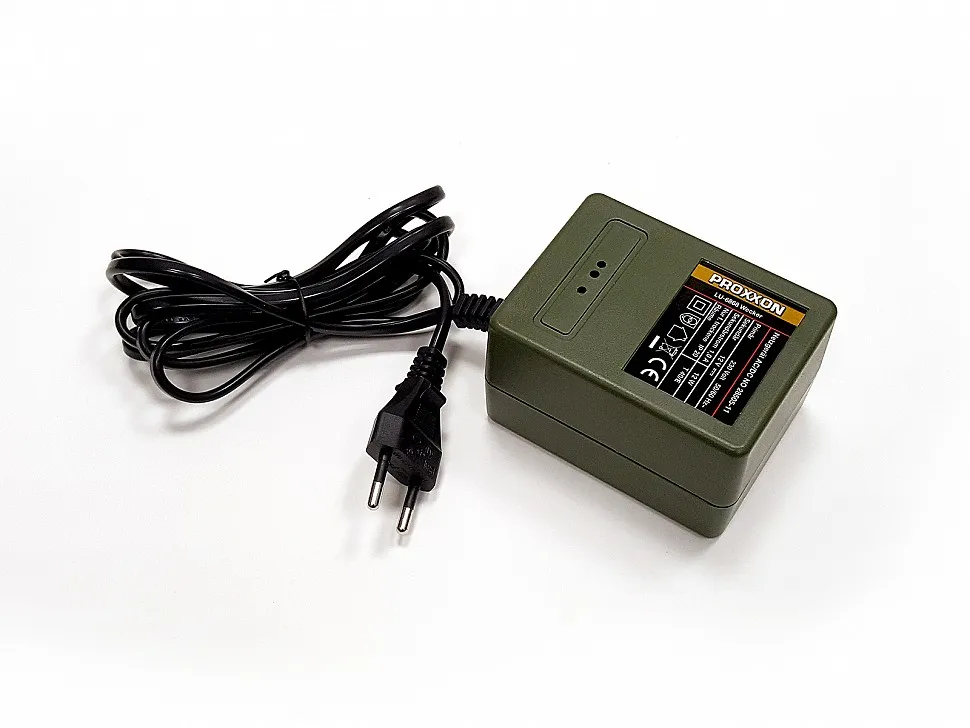

И, пожалуй, самое главное в свой чемоданчик производитель вложил сетевой адаптер, немного выше мы уже рассказывали вам о нестандартных вилках в инструменте Proxxon. Так вот приобретая такой набор, вам не надо будет тратиться на блок питания для бормашины. Адаптер 220-240 в, рабочее напряжение 12 в, ток 1 А.

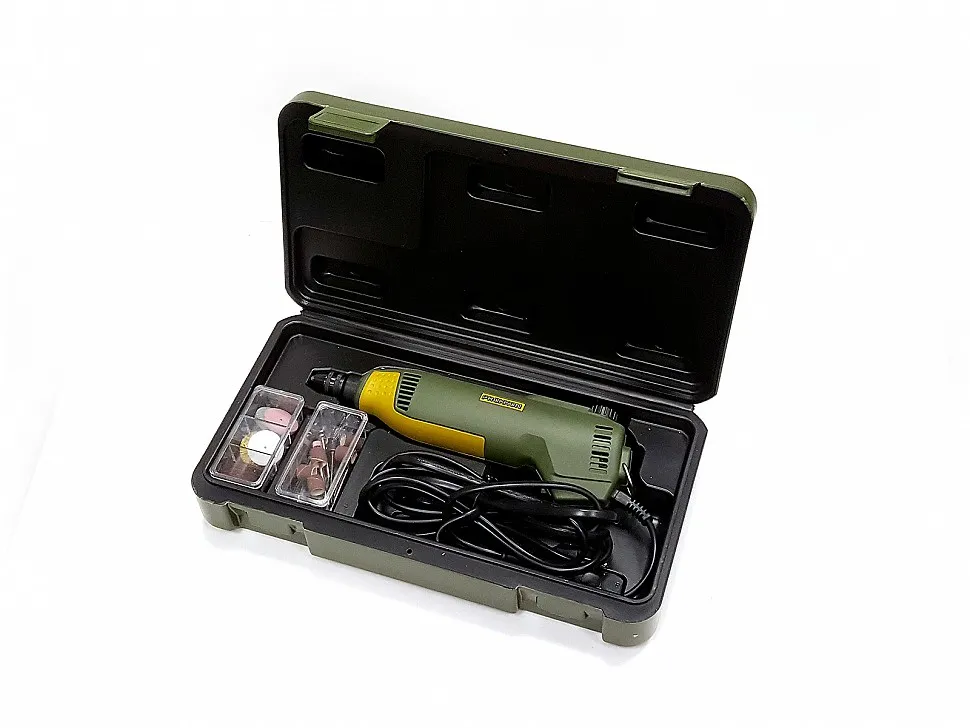

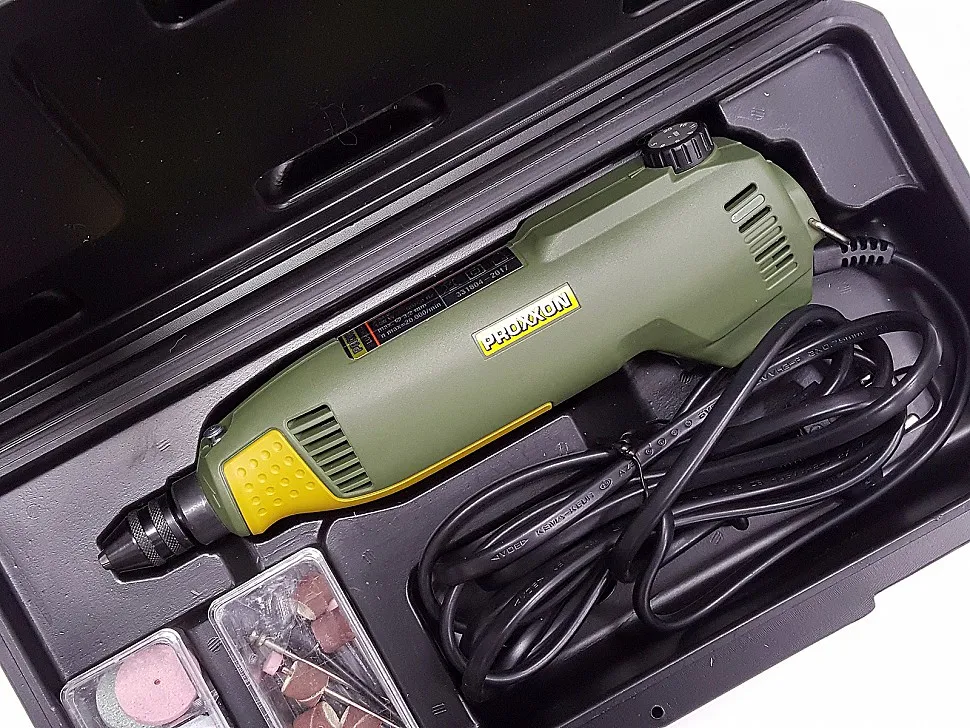

Следующий инструмент, который мы хотим вам показать – это высокоточная бормашинка FBS 240/Е. Прибор оборудован мотором постоянного тока с электронной регулировкой скорости во всем диапазоне скоростей 5000-20000 об/мин. При этом здесь даже на низких скоростях имеет место фактически постоянный крутящий момент, облегчая микро сверление, шлифование, полирование. FBS 240/Е у нас тоже представлена в наборе.

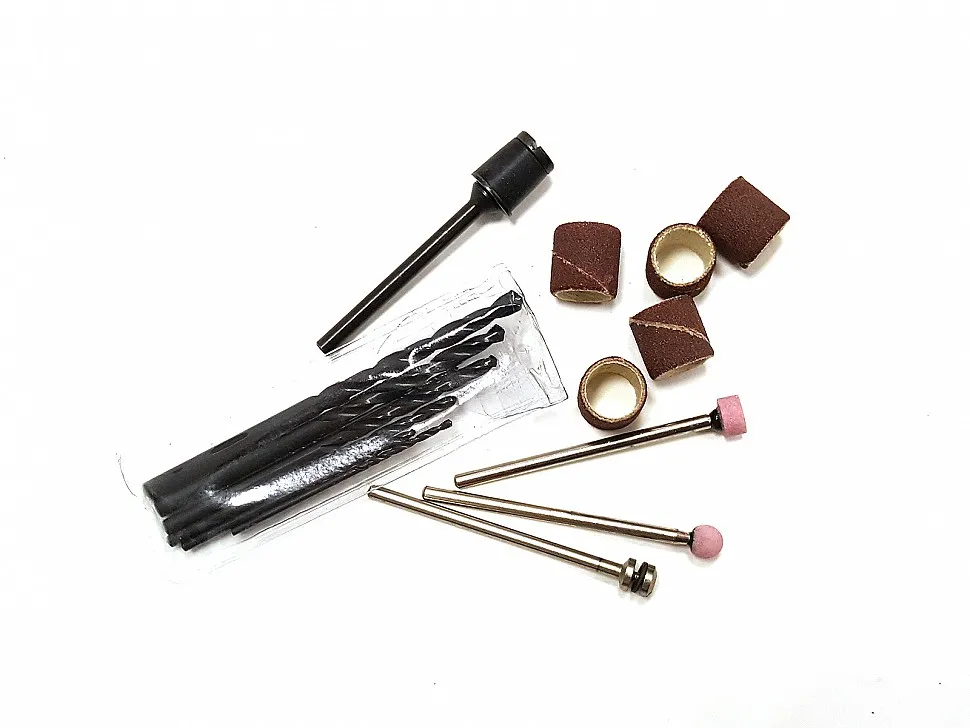

Помимо непосредственно прибора в комплекте еще 43 расходных инструмента высоко качества. Здесь у нас 10 сверел, 2 карборундовых бора разной формы, цилиндрические шлифовальные насадки и держатель для них, дискосдержатель, отрезные и шлифовальные диски, латунная щетка.

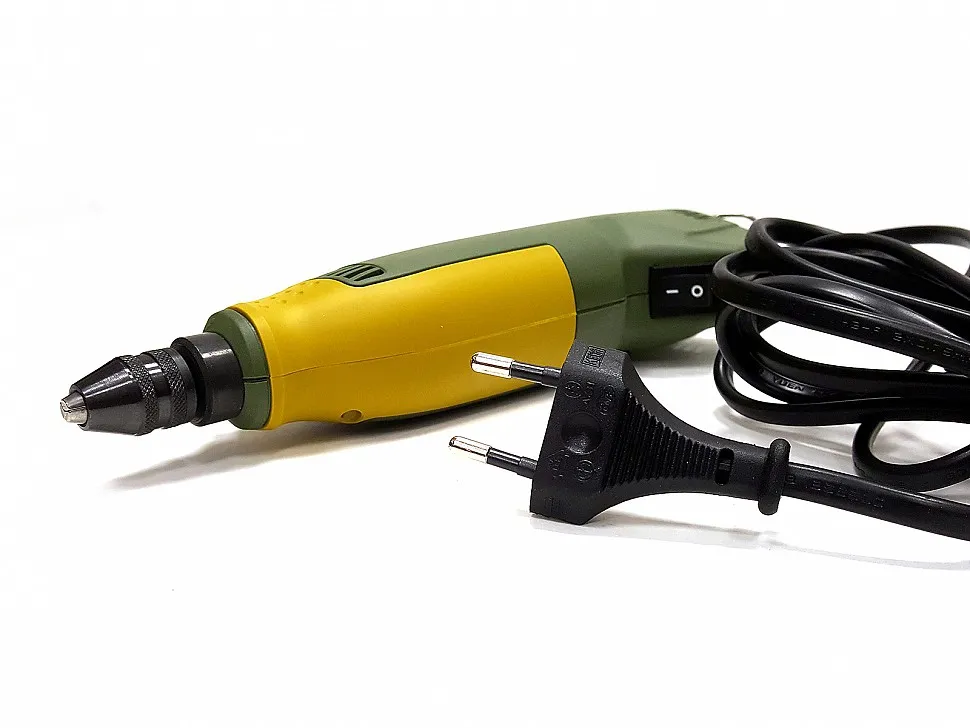

Важное отличие данной бормашинки от предыдущих Микромот 50/E и 50/EF то, что здесь стандартная вилка для подключения к сети, и вам не надо будет мучиться с дополнительным сетевым адаптером, сразу включаете инструмент в розетку и начинаете работу.

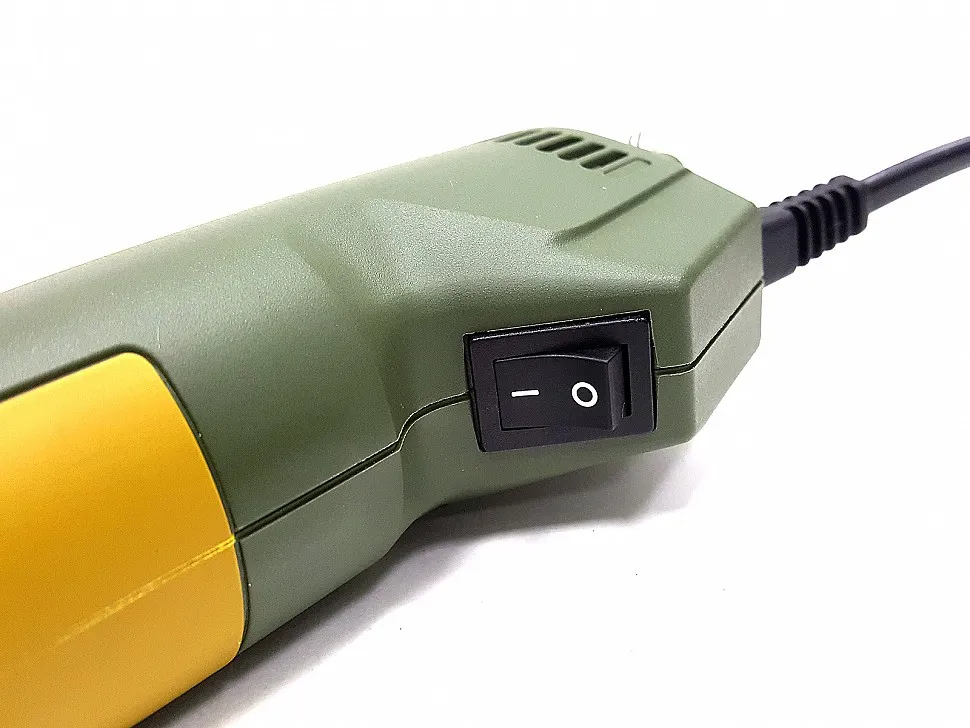

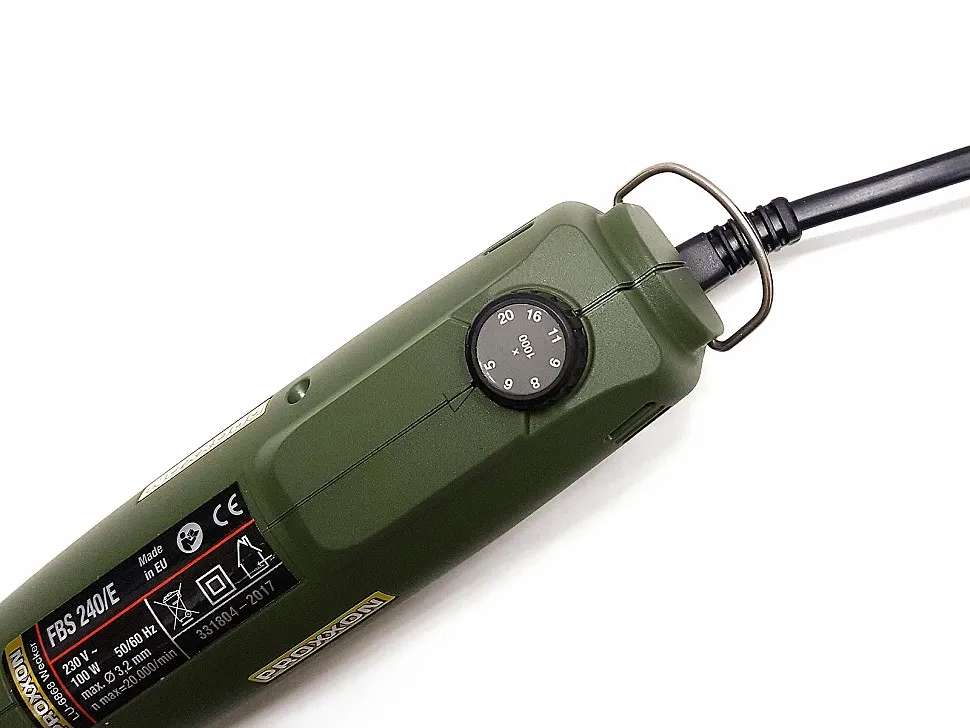

Еще одно отличие, которые видно невооруженным взглядом, это наличие кнопки вкл/выкл. А в серии Микромот 50 включение происходит поворотом регулировочного колесика от нуля. На модели FBS 240/Е колесико тоже есть, но используется только для регулировки скорости, а не для включения инструмента.

Данная бормашинка оснащена также, как и 50/EF, трехкулачковым бесключевым патроном. При желании или необходимости использовать для крепления цанги здесь тоже можно, но, конечно, вам их придется приобрести дополнительно.

Как и в серии микромот, шпиндель вращается в высокоточном шарикоподшипнике и оснащен кнопкой фиксации. Нажав, которую, вы можете раскрутить зажим и поменять насадку.

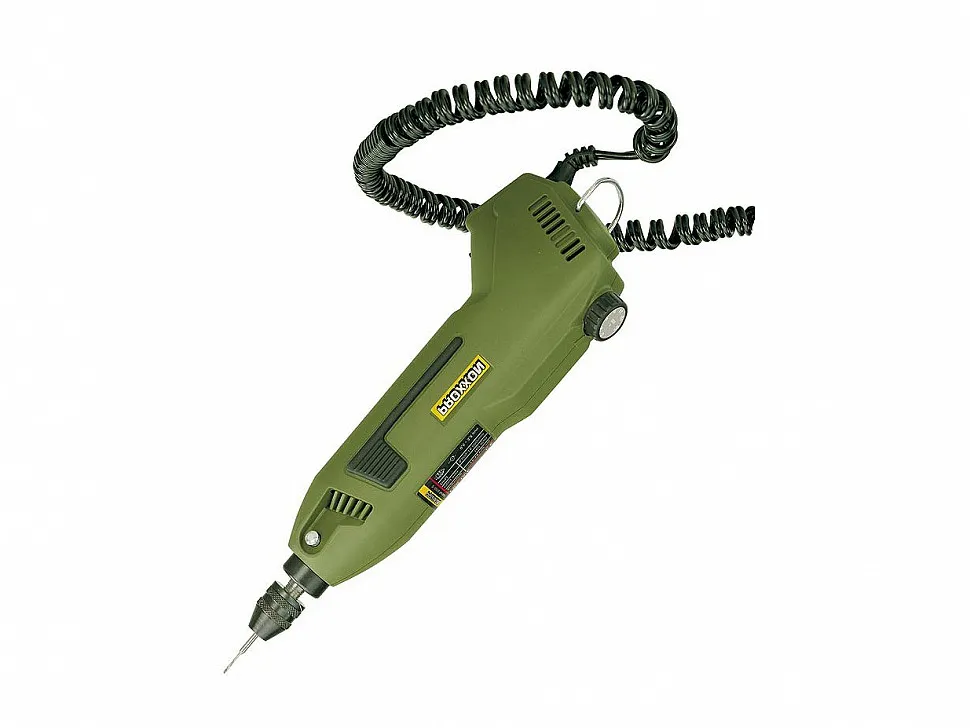

Есть еще одна бормашинка FBS 12/EF – ее можно назвать промежуточным вариантом между Микромот 50/Е /EF и FBS 240/Е. Внешний вид у нее от FBS 240/Е, но при этом, т.к. она 12 вольтовая, то функционал у нее от Микромот, соответственно работает через трансформатор. Оснащена патроном, фиксация осуществляется кнопкой. Отличие от всех бормашин в скорости вращения, у FBS 12/EF она от 3000 до 15000 об/мин.

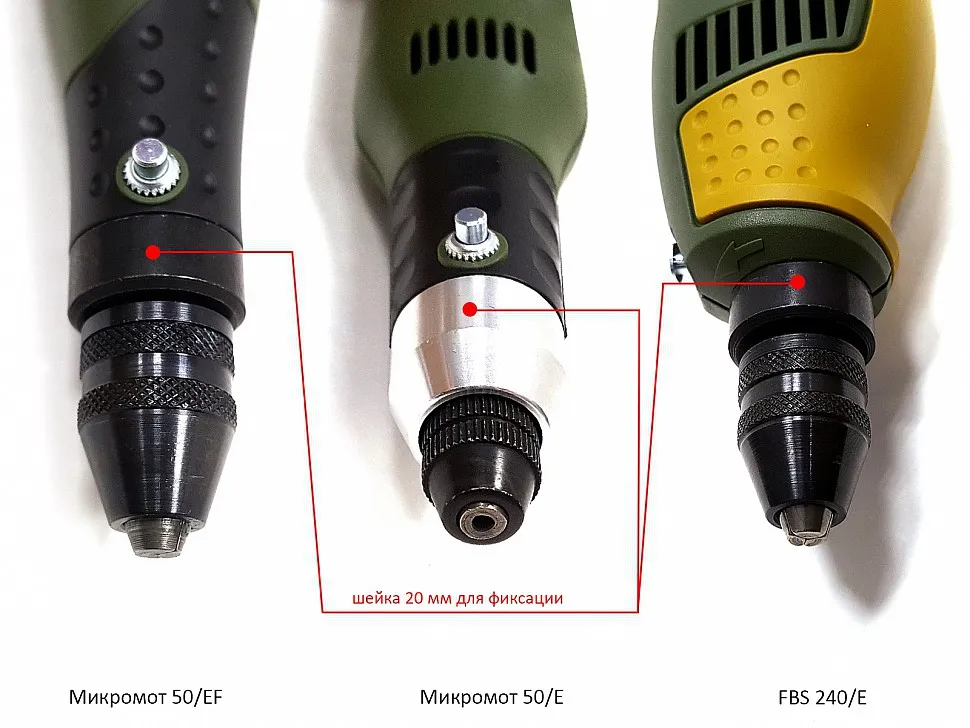

Компания Proxxon заботится о своих потребителях и старается как можно больше унифицировать свои приборы. Например, все бормашинки имеют металлическую стандартную шейку 20 мм, делается это для того, чтобы вы могли фиксировать инструмент в любом зажиме, стойке или даже станке Proxxon.

Кстати на приведенном выше фото видны отверстия на корпусе. Они есть на всех бормашинках, и нужны для принудительного охлаждения, которое позволяет уменьшить потерю мощности от перегрева и обеспечивает более продолжительный период работы.

Как уже упоминалось ранее, не смотря на то, какой зажим идет в модели штатно, трехкулачковый патрон или цанги, одно можно поменять на другое при желании.

Еще одно приспособление, которое упрощает работу с бормашинкой и которое подходит для каждой из них – это гибкий вал. С его помощью вы сможете обработать труднодоступные места, и плюс ко всему рука будет не так сильно уставать, т.к. ь гибкий вал весит очень мало.

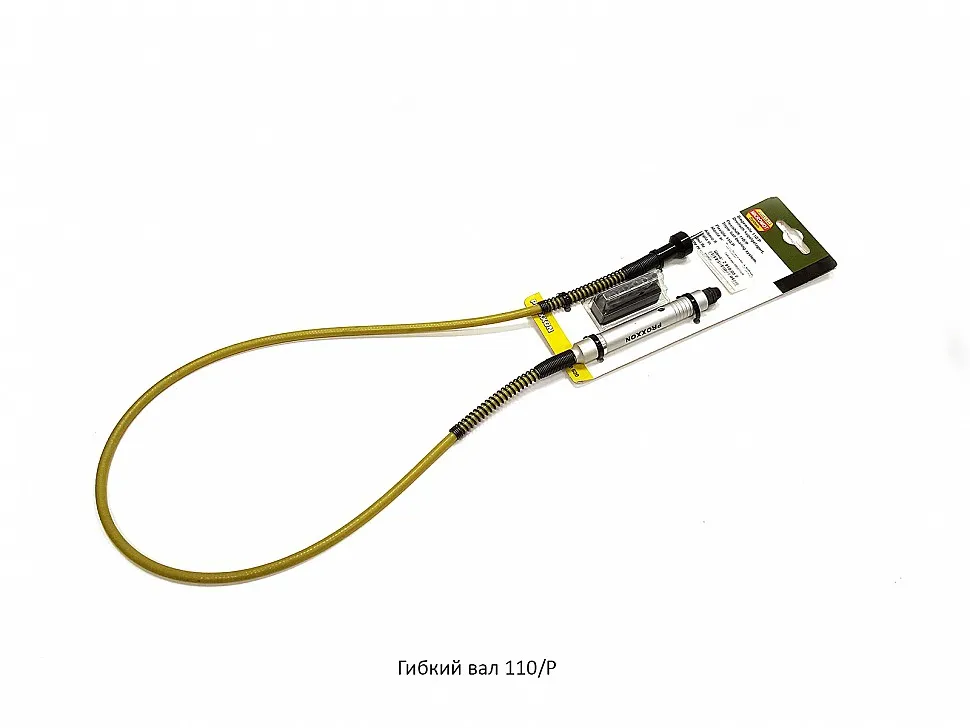

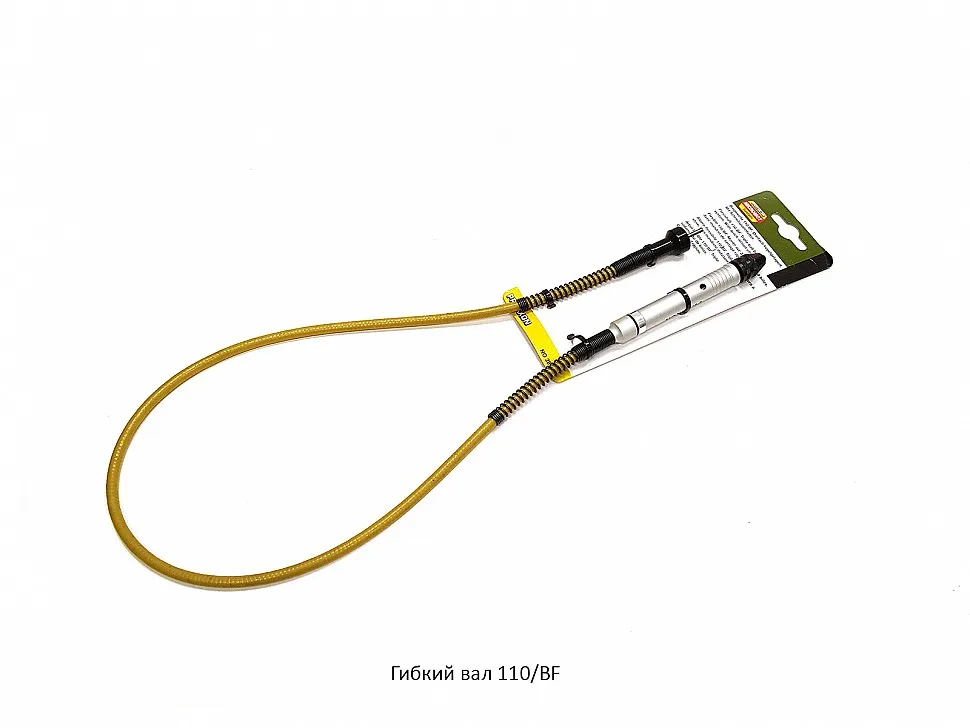

У фирмы Proxxon две модели в арсенале – 110/P с посадкой под цанговый зажим и 110/BF с трехкулачковым патроном (на гибком валу в отличие от бормашин, чтобы открутить патрон необходимо будет воспользоваться ключом, прекрасно подойдет и плоская отвертка).

Стальной шлифованный вал работает на двух шарикоподшипниках, на приводном конце вала также установлен шарикоподшипник, в результате гибкий кожух и вал передают мощность без нагрева. Максимально допустимая скорость вращения 25000 об/мин.

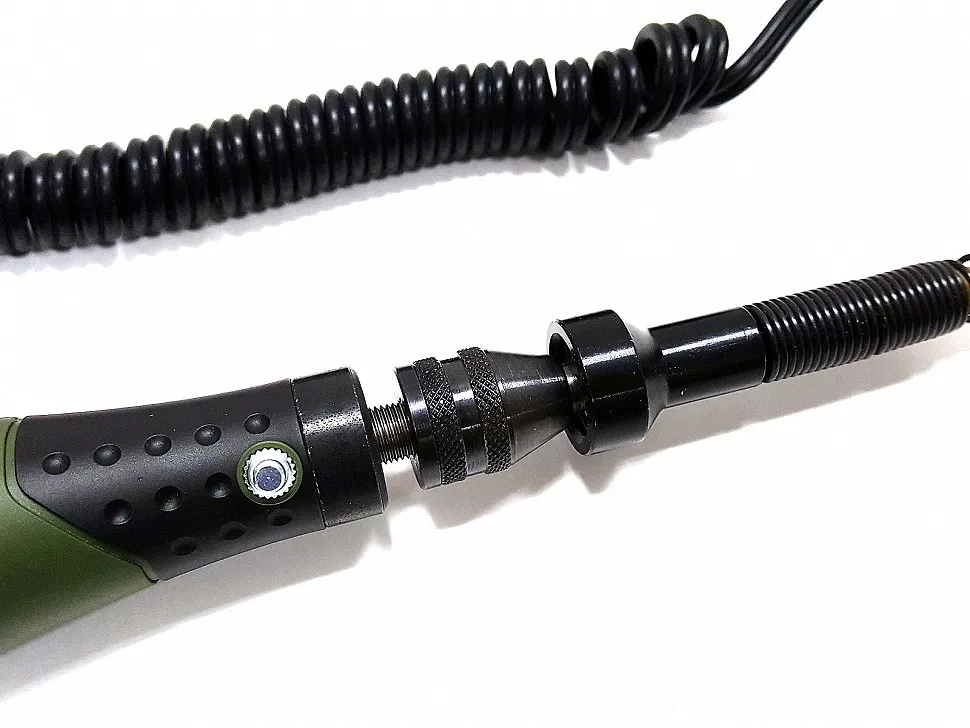

Интересным образом происходит присоединение гибкого вала к бормашинке. Хвостовик, который вы видите на фото выше, вставляется прямо в разъем либо патрона, либо в цангу, и зажимается, вот и все!

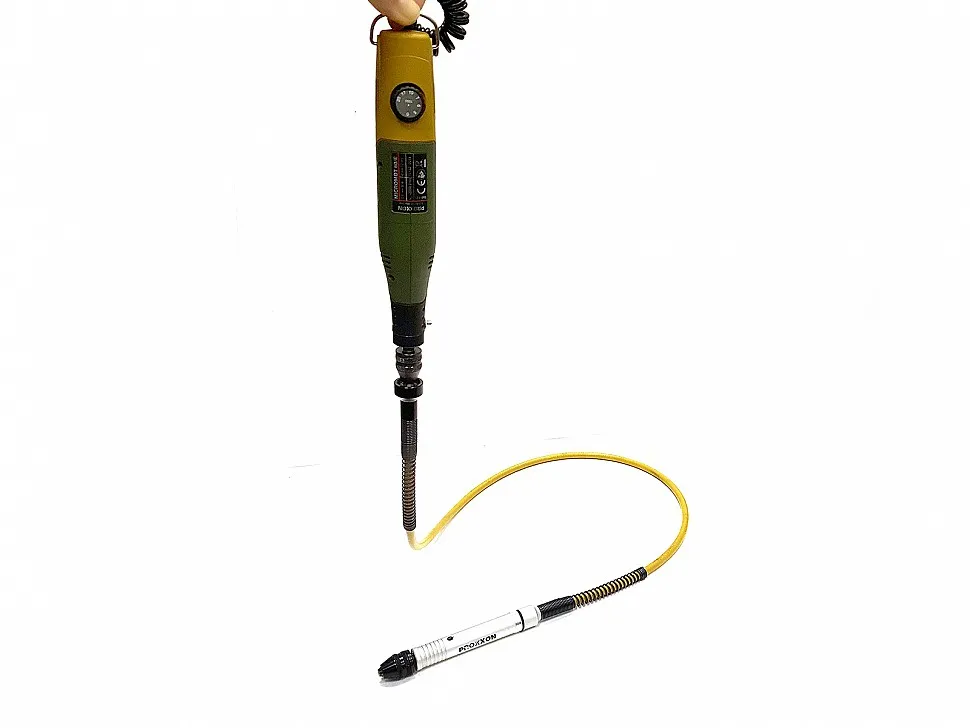

После подсоединение гибкого вала, за петельку, которая есть на каждой машинке, подвешиваете бормашину, и вы, и инструмент полностью готовы к работе!

Вот, пожалуй, и все, что мы хотели вам рассказать о таком интересном и полезном инструменте для моделистов, как бормашинка. Рассматривали мы приборы компании Proxxon, ее продукция надежна и пользуется большой любовью мастеров не только причастных к моделизму. Рассказывать об особенностях данного инструмента можно очень долго, мы ознакомились с основными сходствами и различиями, и показали вам несколько приспособлений, которые в совокупности с бормашниками еще больше облегчат вашу работу.
