Железнодорожное моделирование: имитация воды

19 сентября 2017

Одной из самых нетривиальных задач в моделировании железнодорожных макетов является имитация различных водоёмов: озёр, рек, ручьёв, водопадов, морского побережья и т. п.


Для создания реалистичной воды используют самые разнообразные методы. К сожалению, многие из них дают весьма посредственные результаты. Пожалуй, нет ничего хуже, чем использовать в макете простой кусок рифлёного стекла. В большинстве случаев это будет не имитация воды, а только её обозначение.

Многие фирмы выпускают специальные материалы для имитации воды, вроде жидкости для создания искусственных водоёмов марки NOCH. Однако львиная доля таких спецматериалов приносит больше вреда, чем пользы.

Многие из них не застывают полностью после нанесения на поверхность, и остаются липкими даже спустя несколько дней. В результате, ваши искусственные реки и ручейки собирают на своей поверхности всех мух, прилетевших полюбоваться на макет.

Ничуть не лучше обстоят дела с материалами, которые требуют разогрева, чтобы перейти в жидкое состояние. Можно представить себе, во что они превратятся, когда наступят жаркие летние деньки. В этом случае для спасения макета понадобится хорошо кондиционируемое помещение с защитой от прямых солнечных лучей. Далеко не каждый моделист может обеспечить такие условия, да и стоит ли так суетиться из за неудачных материалов?

Ещё одна распространённая проблема заключается в том, что на поверхности миниатюрных водоёмов довольно быстро скапливается пыль, первоначальных глянец тускнеет и характерный блеск водной поверхности теряется. Если «вода» выполнена из твёрдого материала, можно просто очищать её время от времени с помощью небольшой щётки или кисточки с мягким ворсом. Но, время от времени, всё равно придётся обновлять глянцевое покрытие, чтобы вода выглядела «влажной».

Как известно, натуральный цвет воды – светло-голубой. Его она заимствует у неба, которое в ней отражается. Однако её внешний вид на макете во многом зависит от типа местных почв и различных отражений. К примеру, множество рек имеет отнюдь не голубой, а весьма экзотический оттенок. Традиционный пример – Хуанхе, жёлтая река. Не менее ярким примером выступает река Платт, которая находится на территории американских штатов Колорадо и Набраска. Местные жители говорят, что она слишком грязна для питья и слишком мелка для судоходства. Вода в ней имеет характерный зелёно-коричневый оттенок.

Нередки случаи, когда основная часть реки является относительно чистой, но на некоторых участках, как, например, в месте слива сточных вод какой-нибудь фабрики или в точке слияния с другой рекой, вода меняет свою окраску, и имеют место различные цветовые эффекты.


Все эти нюансы следует учитывать, когда разрабатываешь макет и планируешь украсить его реалистичными водоёмами, характерными для избранной местности.
Для моделирования таких водоёмов можно использовать ряд эффективных техник, которые дают весьма реалистичный результат и позволяют избежать многих проблем, которые были упомянуты выше.

Настоящая вода

Большинство моделистов считает, что настоящая вода плохо подходит для создания водоёмов в масштабе, и в большинстве случаев с ними трудно не согласиться. Однако из этого правила есть и редкие исключения. Ярким примером удачного использования настоящей воды является знаменитый макет немецкой железной дороги Rügensche Kleinbahn в масштабе 009, получивший массу наград на различных выставках.

Данная диорама включает в себя железнодорожную паромную переправу, которая осуществляется по настоящей воде. Весь макет выглядит достаточно реалистично, и вода только добавляет ему привлекательности, не говоря уж о функциональности.

Основные нюансы, которые приходится учитывать при работе с настоящей водой – это правильная окраска дна реки, а также герметичность всей конструкции, не допускающая утечки воды. Если всё правильно организовать, может получиться весьма интересный макет. Главное – заранее предусмотреть систему слива. В том же макете Rügensche Kleinbahn дно водоёма оборудовано небольшой резиновой заглушкой. В конце каждой выставки вода сливается через неё в специальный контейнер.

Стоячая вода

Приступая к созданию водоёма со стоячей водой, сначала следует подготовить его дно, произвольно раскрасив поверхность коричневыми и зелёными оттенками. Дальше моделируются берега. Для этого подойдут различные водяные растения, например прибрежные заросли тростника и различные типы мхов. Как уже было сказано выше, мы не рекомендуем использовать специальные материалы для имитации воды. Они, как правило, требуют массы времени для полного затвердевания, а чаще всего так и остаются мягкими и липкими.

Гораздо лучше использовать для этих целей прозрачную двухкомпонентную эпоксидную смолу, имеющую период затвердевания около часа. Эпоксидная смола часто входит в состав наборов для авиамоделирования и представляет собой очень надёжный и долговечный материал. Неплохой альтернативой эпоксидной смоле является эпоксидный лак. Его несложно найти в строительных магазинах. К примеру, эпоксидный лак TIKKURILA, застывает немного дольше смолы, но выглядит ничуть не хуже.


Первым делом заливаем основной объём эпоксидки в водоём. Пока "вода" не затвердела, её нужно хорошенько распределить и разгладить при помощи подручных инструментов, доведя до желаемых берегов. Необходимо, чтобы поверхность была гладкой, ровной, не содержала видимых искривлений.

Далее нам понадобятся дополнительные слои эпоксидки, чтобы придать водоёму ощущение глубины. В процессе наложения слоёв нужно следить, чтобы в эпоксидной смоле не образовывались пузыри. Желательно, чтобы каждый новый слой был в толщину не больше 1 мм.

Чтобы продемонстрировать этот метод на практике, применим его в моделировании старой морской пристани.

Моделирование пристани

Стена пристани моделировалась с помощью материалов от Wills Kits, предназначенных для создания фахверка. Кирпичная кладка дока сильно изношена, так как он постоянно использовался для разгрузки угля. Верхний край стены находится на уровне головки рельса. На поверхности кирпичной кладки следует наметить линию прилива. Однако морские водоросли и ракушки мидий следует наносить только после монтажа деревянных балок.

Если вы хотите добиться, чтобы балки выглядели действительно старыми и потемневшим от времени, можно использовать для этих целей специальный фермент лигниназу – он удаляет лигнин, составляющий основу древесины, и способствует её быстрому гниению. После тщательной обработки деревянных деталей ферментом, хорошенько промойте их в воде. Через некоторое время они приобретут желаемый вид старого, полусгнившего дерева. Если вы используете в качестве материала бальзу, настоятельно рекомендуем использовать фермент целлюлазу, активно разрушающий целлюлозу. Оба этих фермента продаются в специализированных магазинах химических реактивов.

Для повышения реалистичности рекомендуем предварительно проделать в обрабатываемых деревянных деталях крупные трещины. Также можно обработать их поверхность проволочной щёткой, чтобы сделать поверхность шероховатой и добиться характерного эффекта изношенности.

После обработки ферментами деревянные детали раскрашиваются матовой чёрной краской, а затем обрабатываются сухими пигментами подходящих оттенков. Дерево стоит окрашивать, в основном, в коричневые оттенки, кроме тех фрагментов, которые испытали на себе влияние древесного креозота.

После того, как конструкция собрана, в деревянной обшивке проделываются с помощи стоматологического крючка дырки от гвоздей. Затем на поверхность балок наносятся следы ржавчины. На нашем макете один пояс обшивки сломался, и гвозди остались в вертикальной свае.

Далее на поверхность пристани накладываются морские водоросли. Здесь можно использовать тонкую полоску зелёной ульвы, проходящей по границе между водой и сушей, прибрежные водоросли фукус (Fucus vesiculosus), а также красные водоросли (Chondrus Crispus), которые приклеиваются чуть ниже по уровню. Чтобы водоросли смотрелись на стене причала реалистично, нужно располагать коричневые водоросли чуть выше уровня воды.

Сначала нанесём тонкую полоску ПВА для зелёных морских водорослей. Чтобы полоска получилась ровной, можно прикрепить кисточку с клеем к куску дерева соответствующей высоты и ориентироваться при нанесении на край пристани. Не нужно жирного слоя клея – достаточно нескольких хороших мазков. Далее укладываем основу на бок и наносим на неё смесь для имитации дёрна (blended turf) от Woodland Scenics. В нашем случае это наиболее подходящий оттенок.

Как только предыдущий слой высохнет, покрываем произвольные фрагменты стены тонким слоем ПВА. Наносим на него мелкопористую серую пенку. Возвращаем основу в горизонтальное положение и аккуратно разравниваем микс ПВА и серой пены с помощью мягкой влажной кисточки. При этом, на стене должны остаться и необработанные фрагменты, дабы не нарушить реалистичности.

После полного высыхания, излишки верхних слоёв можно удалить с помощью стоматологического крючка, а затем детально обработать поверхность красно-коричневой краской. В некоторых местах можно использовать различные оттенки серого. Также коричневый цвет подойдёт для окраски "морского дна".

Если вы хотите имитировать ракушки мидий, рекомендуем использовать мелкое круглое зерно, частично окрашенное в матовый чёрный и приклеенное в нужных местах.

В зелёные и серые тона «морское дно» можно раскрашивать ещё до высыхания предыдущего слоя. Если вы планируете использовать для воды прозрачное покрытие, вам стоит учесть, что глубина воды в этом месте совсем маленькая, и корабли постоянно трутся днищем о дно, оставляя глубокие отметины. Некоторые из них могут быть хорошо различимыми, представляя собой отпечаток киля или след от руля. Там, где киль касался дна по всей длине, стоит нанести более тёмные линии.


Саму воду имитируем с помощью двухкомпонентной эпоксидной смолы. Она застывает до твёрдого состояния в течение всего двух часов и служит прекрасной основой для следующих слоёв. Можно разгладить её, нанеся немного эпоксидки на водоросли, чтобы имитировать влагу. Поверх основы рекомендуем положить ещё три слоя (каждый по 1 мм в толщину). Также можно имитировать морскую рябь, обработав верхний слой с помощью кисточки, пока смола не начала застывать.

Быстрые реки

Моделирование стремительных потоков мы рассмотрим на примере небольшой английской реки, Восточный Лин.


Восточный Лин представляет собой весьма шуструю реку, особенно в сезон дождей. В ходе весеннего разлива русло реки наполняется стволами деревьев и крупными валунами. Кое-где берега несут на себе следы разрушений. На изгибах русла скапливается галька.

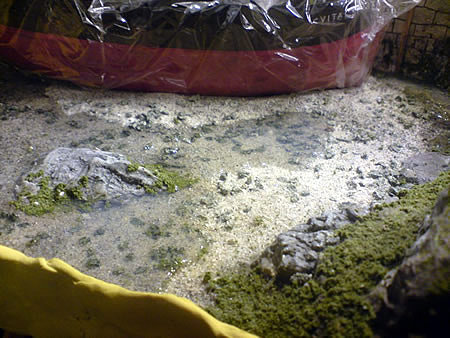

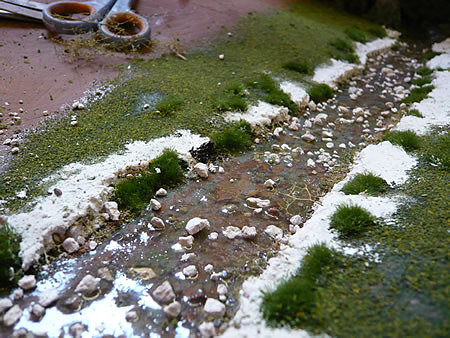

Сначала русло реки покрывается слоем ПВА. Поверх него насыпаем слой щебня из набора Woodland Scenics. Щебень укладываем непосредственно в русло реки, вдавливая камешки в клей.

Далее окрашиваем русло в аутентичные тона (рекомендуются оттенки коричневого с небольшими вкраплениями зелёного) и даём ему высохнуть. Затем идёт первый слой «воды». Для этого используем прозрачную двухкомпонентную эпоксидную смолу. Берега и гальку следует накладывать пока эпоксидная смола ещё не засохла.

Берега моделируются с помощью шпаклёвки (рекомендуем использовать шпаклёвку Polyfilla), а вертикальные поверхности присыпаются щебнем и морским мхом, который хорошо имитирует корни деревьев и кустарника.
После того, как все компоненты помещены на свои места и раскрашены, верхний слой реки можно снабдить различными неровностями, чтобы достичь впечатления быстрого потока.

В наборах Woodland Scenics имеется целый ряд различных «водных эффектов», но, на наш взгляд, большинство из них не обеспечивает реалистичного глянца. Поэтому последний слой у нас тоже будет состоять из двукомпонентной эпоксидной смолы. Как только она начнёт застывать, поверхность можно обработать с помощью стоматологического крючка, добавив сюда белого глянца, имитирующего пену и движение. В качестве альтернативы подойдёт прозрачный силиконовый герметик, который легко формуется в соответствии с вашими предпочтениями.


Стремительный поток можно имитировать, используя смесь ПВА и небольшого количества жидкой белой краски. С её помощью можно имитировать пену в тех местах, где вода натыкается на валуны.

Водопады

В наборах Woodland Scenics имеются собственные водопады. Посмотреть, как они выглядят, можно на следующем видео:

Однако мы попытаемся сделать реалистичный водопад своими силами.

Для этого берём прозрачный силиконовый герметик и смешиваем его с небольшим количеством жидкой белой краски. Затем растягиваем небольшой кусок пищевой плёнки на гладкой ровной поверхности, наносим на неё окрашенный герметик и начинаем разглаживать его в длину. Далее формуем полученную полоску герметика, чтобы добиться нужного эффекта. Вы можете без опаски экспериментировать, так как этот материал очень дешёв. Можно даже подготовить несколько вариантов. После этого даём герметику хорошенько просохнуть (это займёт около 12 часов).

Теперь аккуратно отлепляем застывший герметик от пищевой плёнки и прикрепляем его к нужной поверхности с помощью нескольких капель жидкого герметика. Как только водопад окажется в нужном месте, покроем его верхнюю часть тонким слоем жидкого прозрачного герметика с добавлением белёсого герметика. Далее следует этап художественной обработки, в ходе которого мы имитируем реалистичные брызги и пену в нижней части водопада.

Как только всё это высохнет, можно наложить по всей поверхности реки дополнительный слой двухкомпонентной эпоксидки. В этом случае, можно использовать эпоксидный лак, накладывая его ровным слоем от начала реки – через водопад – до самого её конца.

Море или волны на озере

Море присутствует на железнодорожных моделях не слишком часто, и его имитация связана с некоторыми сложностями.

Для моделирования морского берега лучше всего подойдёт текстурное покрытие для стен и потолков (например, «Терафлекс»). Этот материал обычно используется для создания декоративных покрытий любой фактуры, в том числе с различными узорами. Текстурным покрытиям посвящены десятки статей на строительную тематику. Поэтому методы работы с ними мы здесь описывать не будем.


Текстурное покрытие накладывается на макет с помощью шпателя и затем формуется, чтобы добиться эффекта прибоя. После застывания основы, её можно раскрасить по своему вкусу, а затем покрыть глянцевым лаком.

Итак, мы убедились, что моделирование воды представляет собой весьма интересную задачу, которую несложно решить, руководствуясь простыми методами. Надеемся, что эта статья была вам полезна.

Удачной вам практики, и до новых встреч!
