Изготовление фар основного освещения, для конверсии паровозов под подвижной состав бывшего СССР.

16 ноября 2009

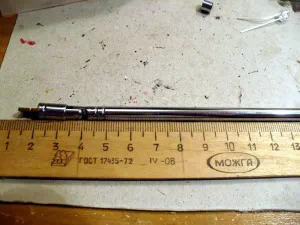

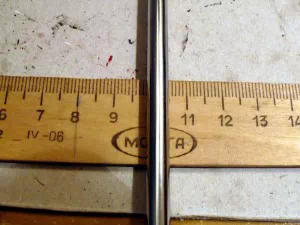

За основу берем штыревую четырех коленную антенну. Как правило, четвертое нижнее колено имеет нужный нам диаметр 6 мм и внутренний 5 мм, в который можно легко поместить большой светодиод с предварительно спиленной головкой.

Изготовление фар основного освещения, для конверсии паровозов Изготовление фар основного освещения, для конверсии паровозов

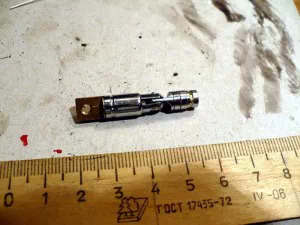

Крепление антенны аккуратно обпиливаем тонкой ножовкой по кругу и снимаем колено. Само основание не выбрасываем, и используем его как оправку, зажав плоский конец в тиски.

Изготовление фар основного освещения, для конверсии паровозов

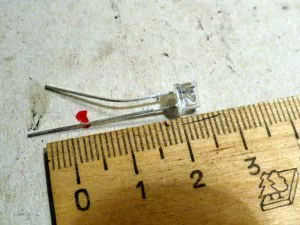

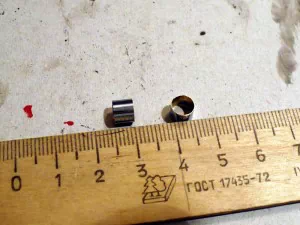

Пилим заготовки длинной ~ 7 мм, неровности удаляем мелким надфилем. Затем у светодиода спиливаем головку, не доходя до кристалла ~ 0.5 мм.

Изготовление фар основного освещения, для конверсии паровозов Изготовление фар основного освещения, для конверсии паровозов

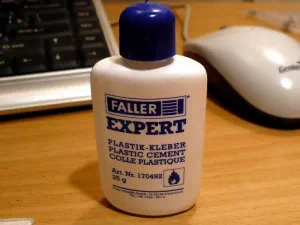

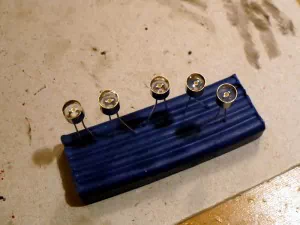

Спиленный торец диода слегка шлифуем мелким надфилем. Надеваем кольцо заготовку на светодиод. Всю конструкцию заливаем клеем Faller Expert с внутренней части нашей заготовки.

Изготовление фар основного освещения, для конверсии паровозов

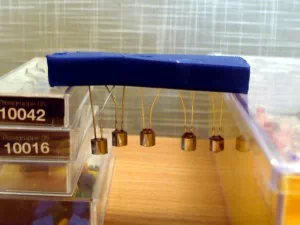

Сушим примерно три минуты и повторяем операцию. Клей наливаем с "горкой". Окончательную сушку проводим в перевернутом положении. Излишки клея стекут в низ и примут форму и внешний вид стекла фары.

Изготовление фар основного освещения, для конверсии паровозов Изготовление фар основного освещения, для конверсии паровозов

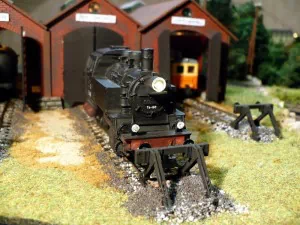

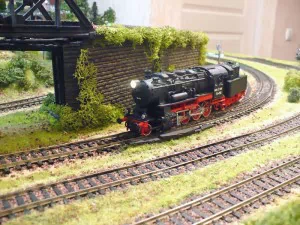

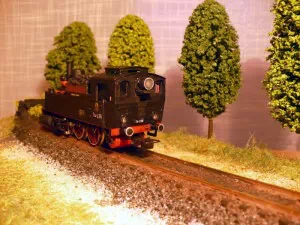

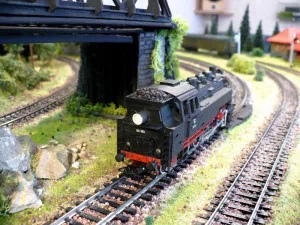

Сушим, ставим на модель, красим черным матовым цветом, кантик прожектора обводим белой краской. Не забываем подключить балластный резистор 1 кОм, чтоб фара не перегорела при напряжении 12 вольт.

Изготовление фар основного освещения, для конверсии паровозов Изготовление фар основного освещения, для конверсии паровозов
Изготовление фар основного освещения, для конверсии паровозов Изготовление фар основного освещения, для конверсии паровозов
Изготовление фар основного освещения, для конверсии паровозов


Автор - Игорь Коваль, город Рига
